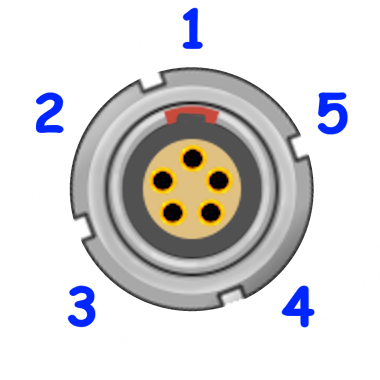

Pin 1: Masse Pin 2: LTC In Pin 3: gerätespezifisch (z.B. PPF Out) Pin 4: gerätespezifisch (z.B. Sync Out) Pin 5: LTC Out |
Die Pins für Masse (Pin 1), LTC In (Pin 2) und LTC out (Pin 5) sind bei allen Lockits und bei allen anderen Geräten die diesen Stecker verwenden immer identisch belegt.
Pins 3 und 4 werden für verschiedene Zwecke verwendet, etwa für serielle Kommunikation oder zusätzliche Sync-Signale. Im Zweifel hilft hier das Handbuch zum jeweiligen Produkt weiter.
