In der Regel reicht es aus, die Außenflächen und die Verriegelungsklappen zu reinigen und einzufetten – diese sind von außen zugänglich, ohne dass du die Einheit zerlegen musst.
Ein komplettes Zerlegen ist nur dann nötig, wenn das Fett an der inneren Mechanik vollständig ausgewaschen ist oder sich so viel Schmutz und Ablagerungen im Inneren befinden, dass die Funktion beeinträchtigt wird.
Achtung: Das erfordert etwas handwerkliches Geschick und sollte mit Vorsicht angegangen werden! Wenn du dir bei dem Vorgang unsicher bist, schicke deinen QuickLok lieber zum Service an Ambient ein.

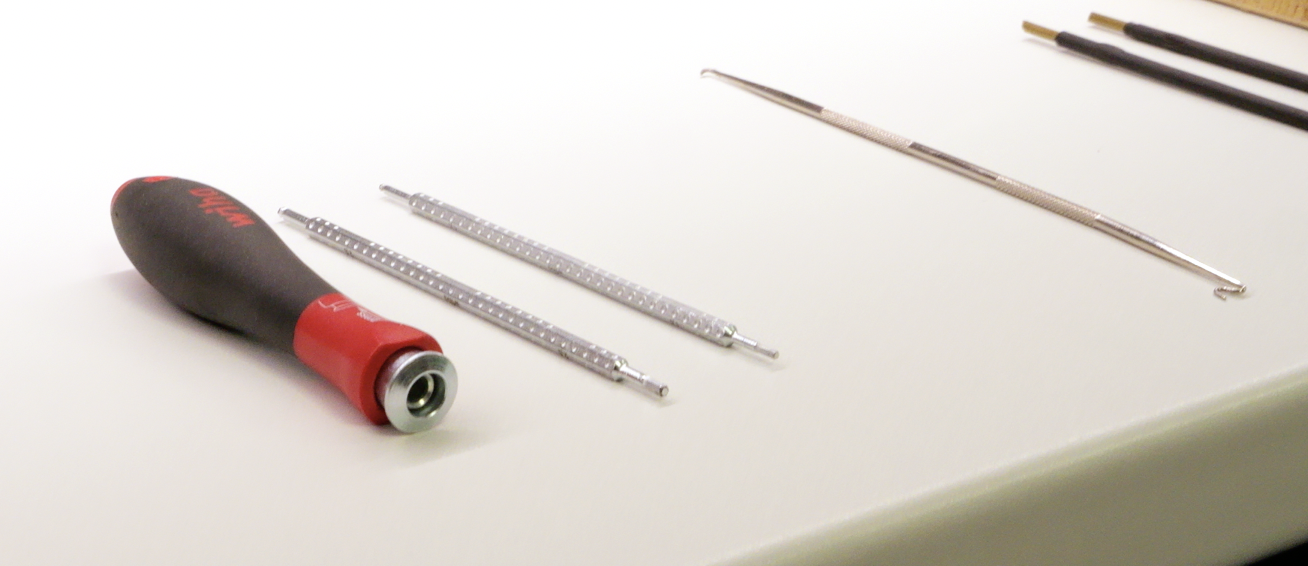

Benötigtes Werkzeug:
- 1,5-mm-Inbusschlüssel
- 2-mm-Inbusschlüssel
- Feiner Haken (z. B. Zahnarztwerkzeug)

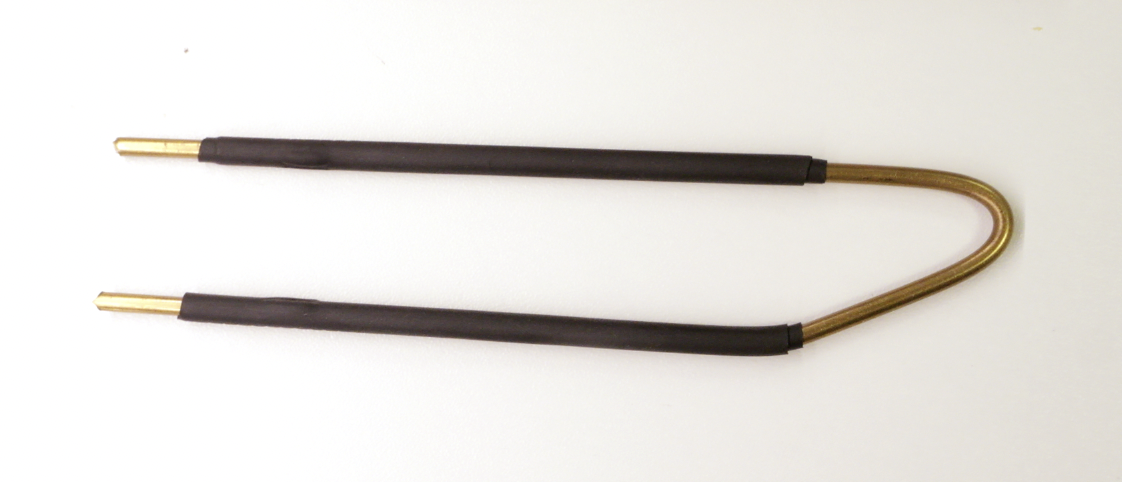

- Ein Spezialwerkzeug, das du dir selbst bauen musst: wir empfehlen ein gebogenes Stück Draht (ca. 3 mm stark), mit Schrumpfschlauch oder Tape umwickelt als Kratzschutz für den QRT

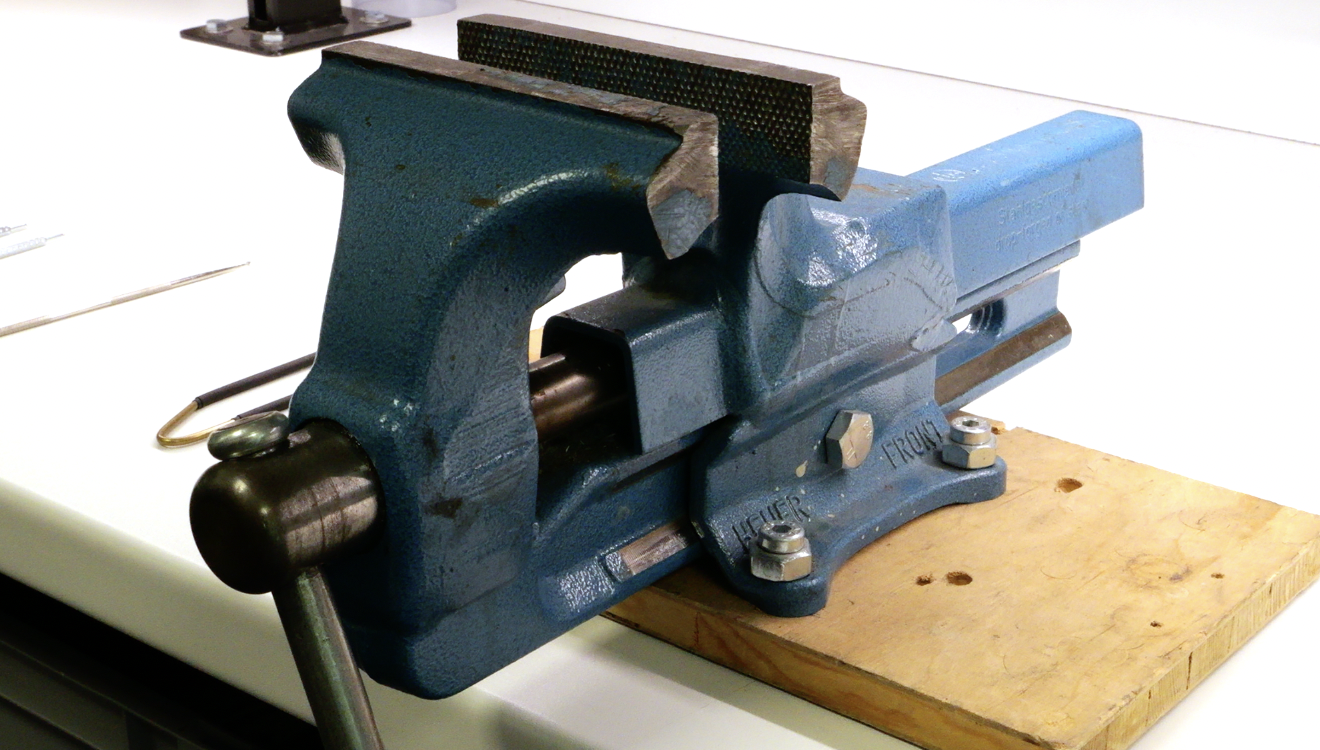

- Schraubstock
- Papiertücher
- Fett – wir verwenden für unsere QuickLoks dasselbe PAO-Lithium-Fett (Polyalphaolefin) wie für unsere QuickPole-Tonangeln
Demontage und Reinigung:
- Nimm die Angelspitze aus dem QuickLok

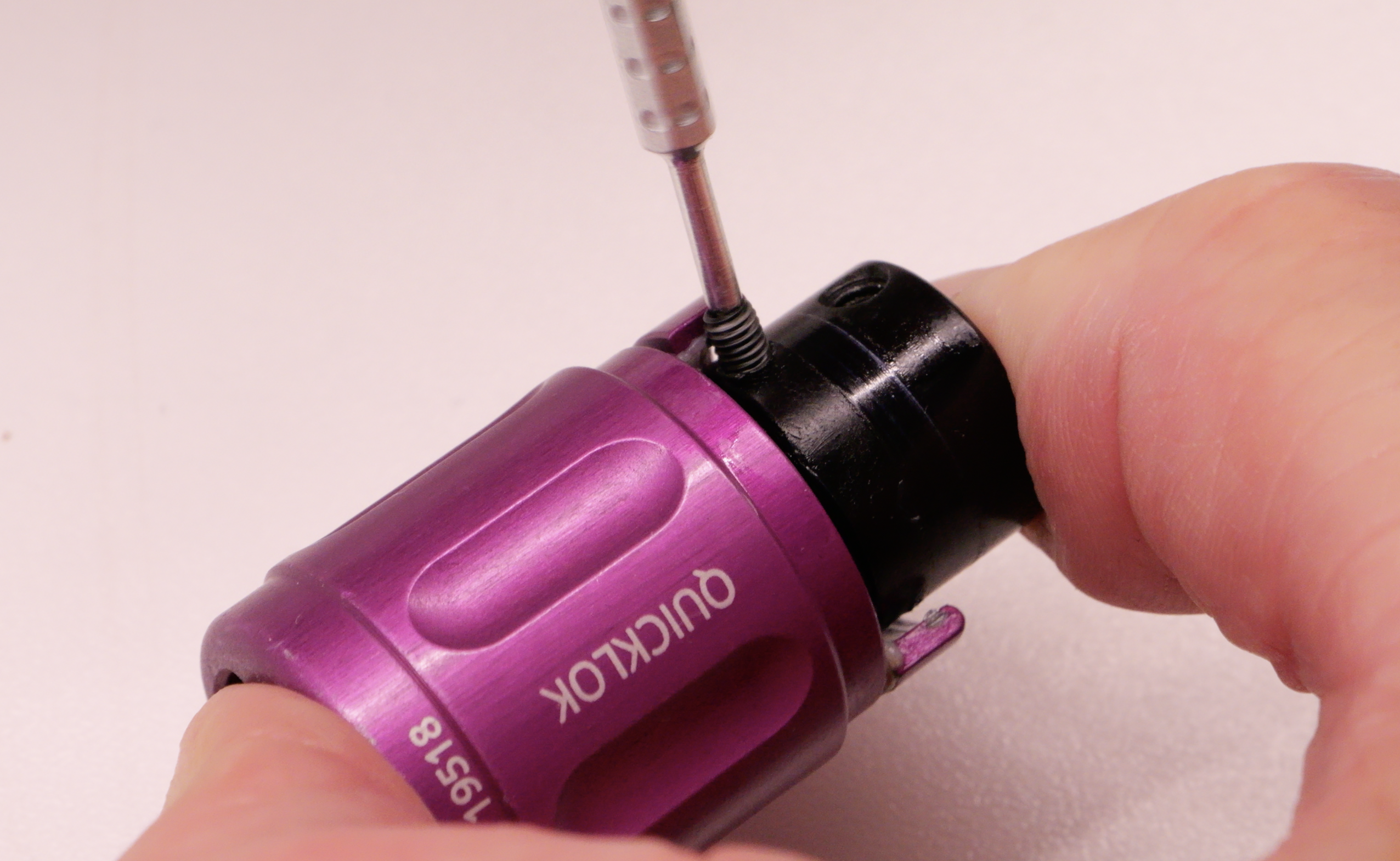

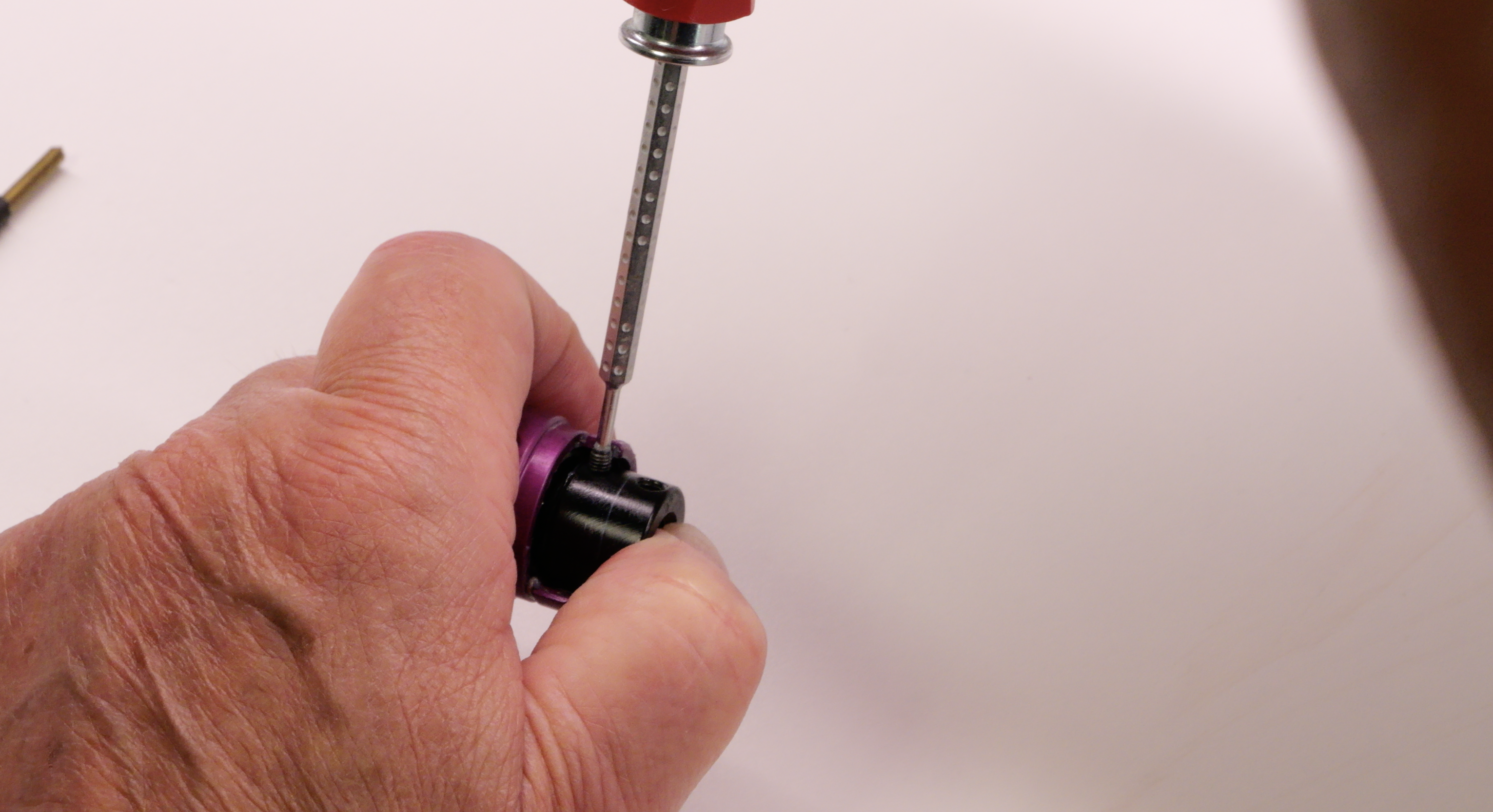

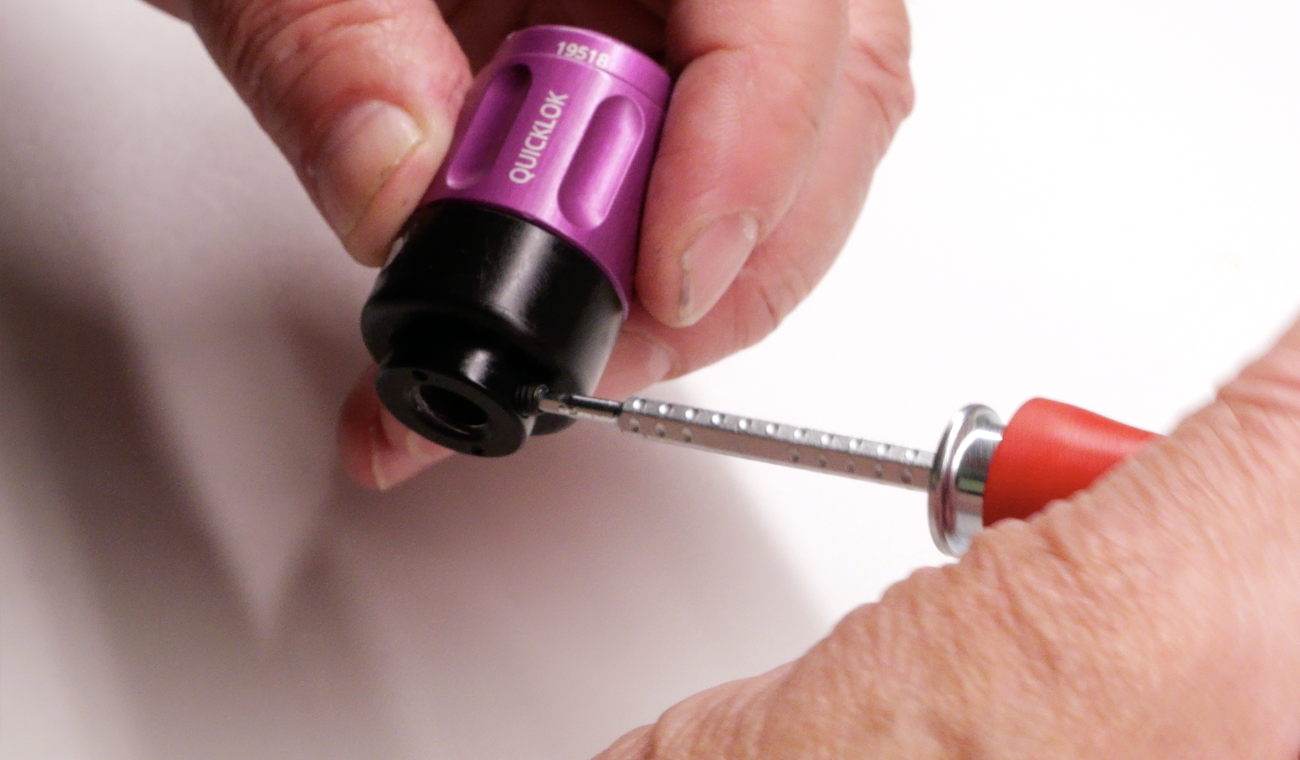

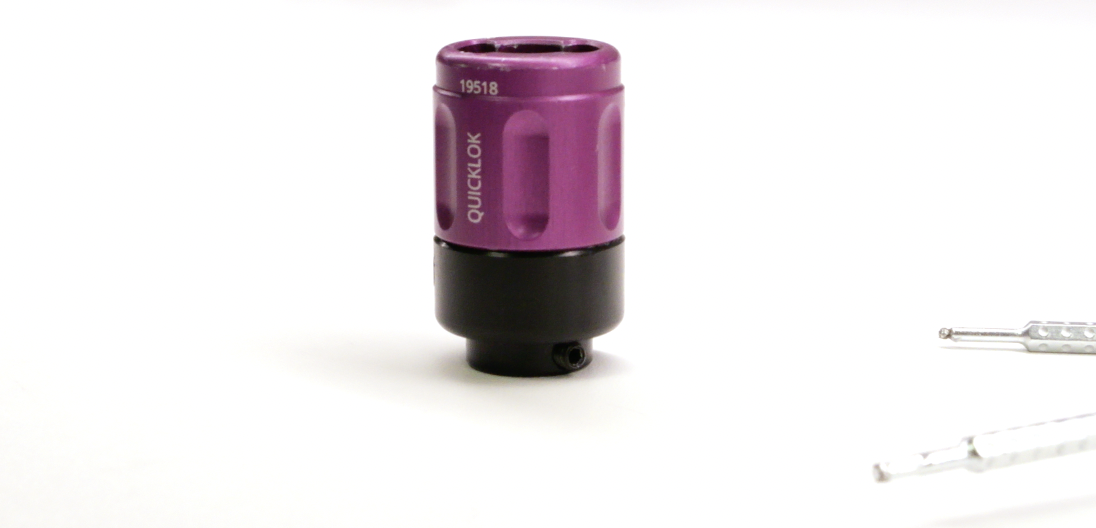

- Schraube die M4-Madenschraube an der Unterseite mit dem 2-mm-Inbusschlüssel heraus

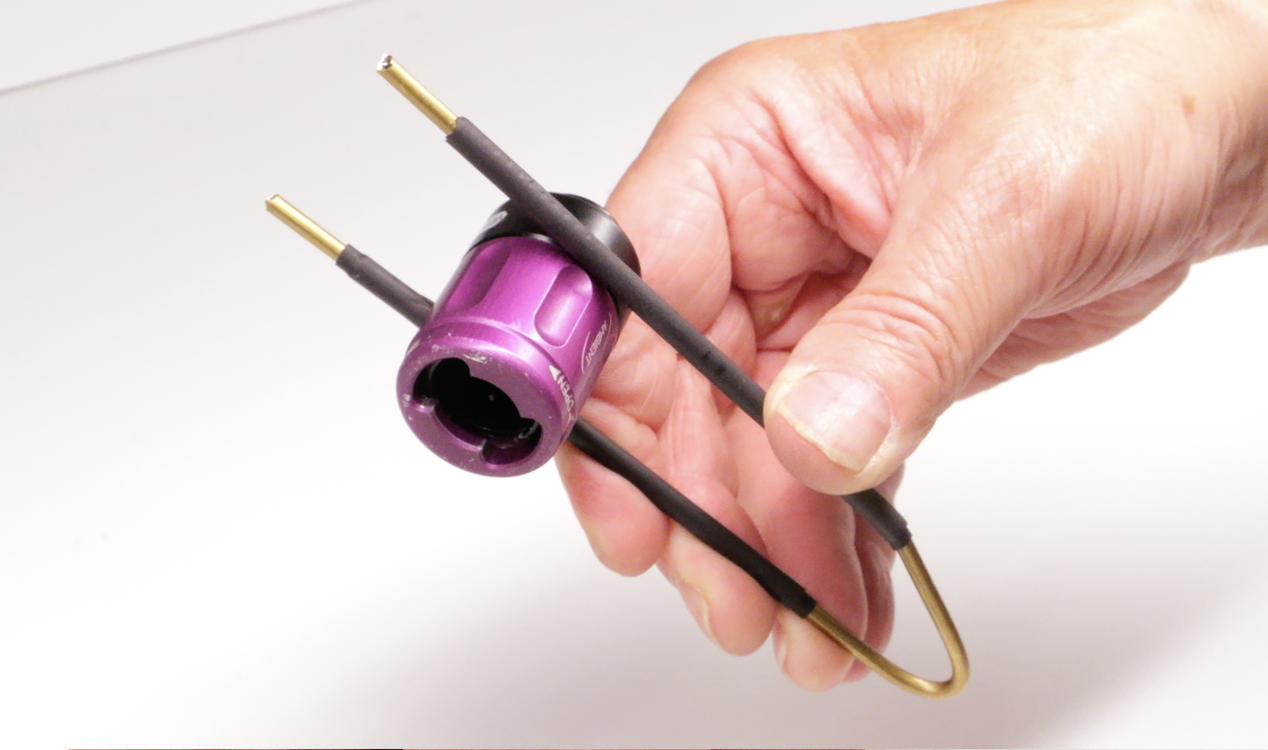

- Nimm das Spezialwerkzeug (gebogener Draht mit Kratzschutz) und lege es in die Mulde zwischen dem Aluminium-Körper und der Plastik-Kappe des QuickLoks

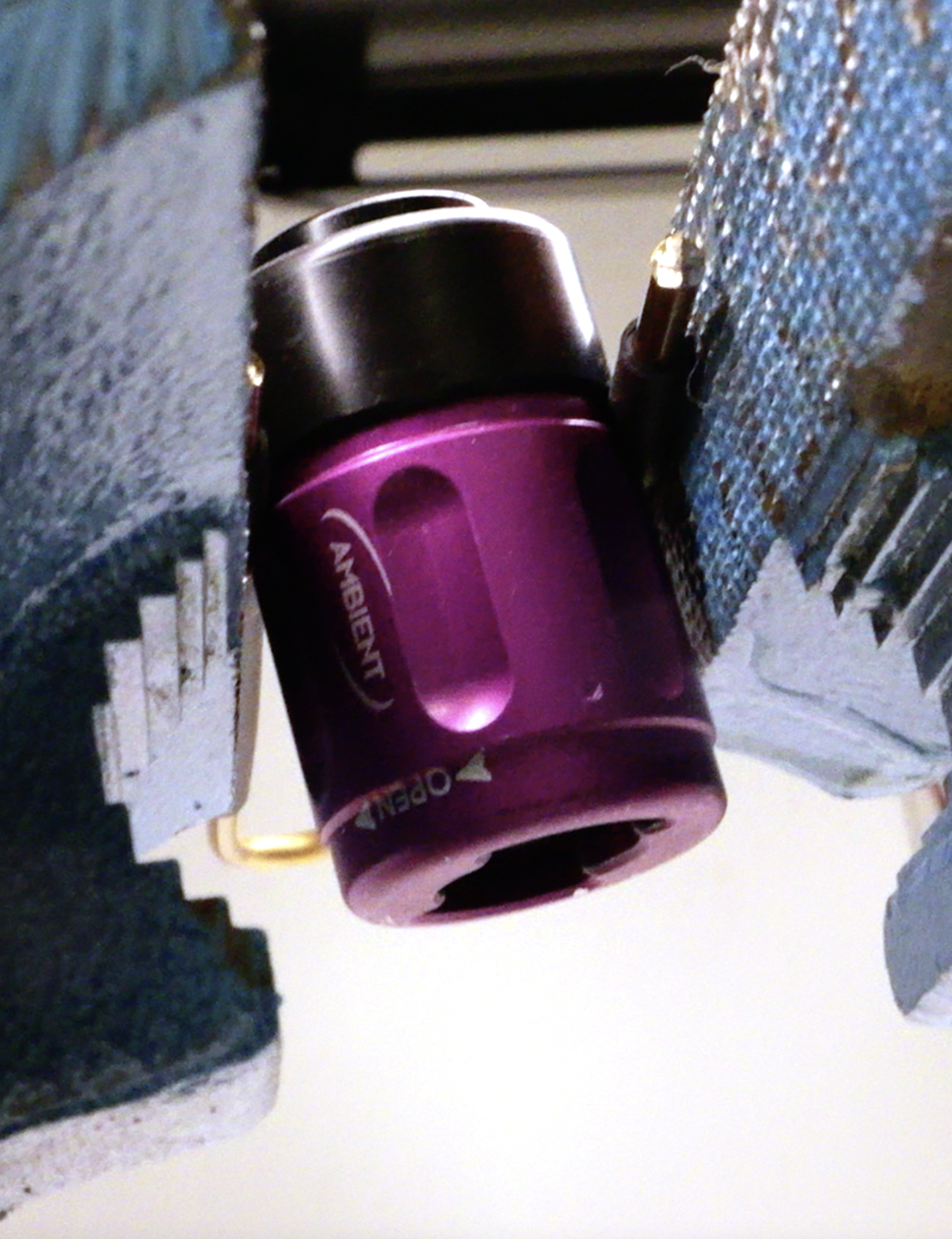

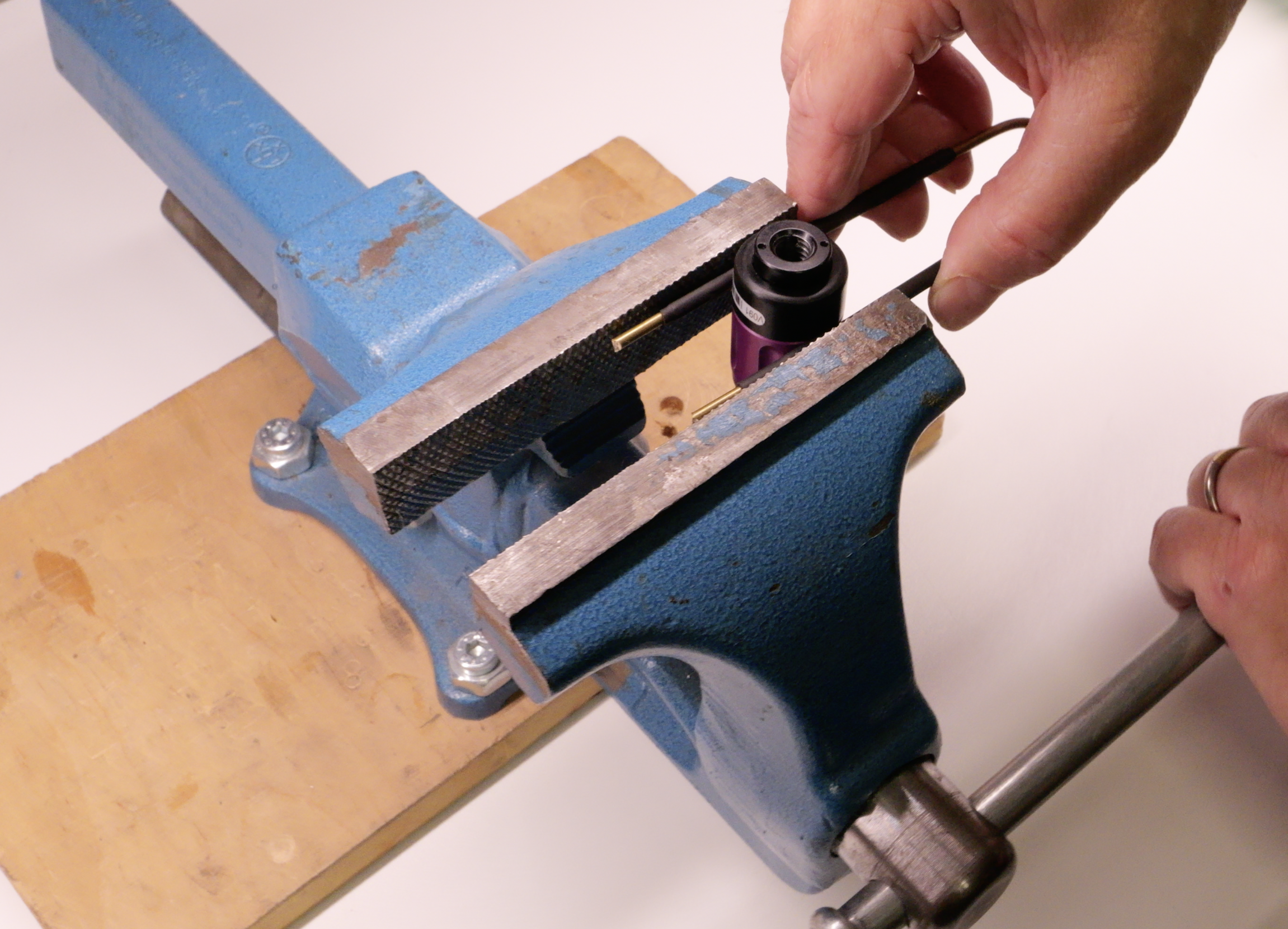

- Spanne das Ganze vorsichtig in einen Schraubstock ein, ohne zuviel Druck auszuüben

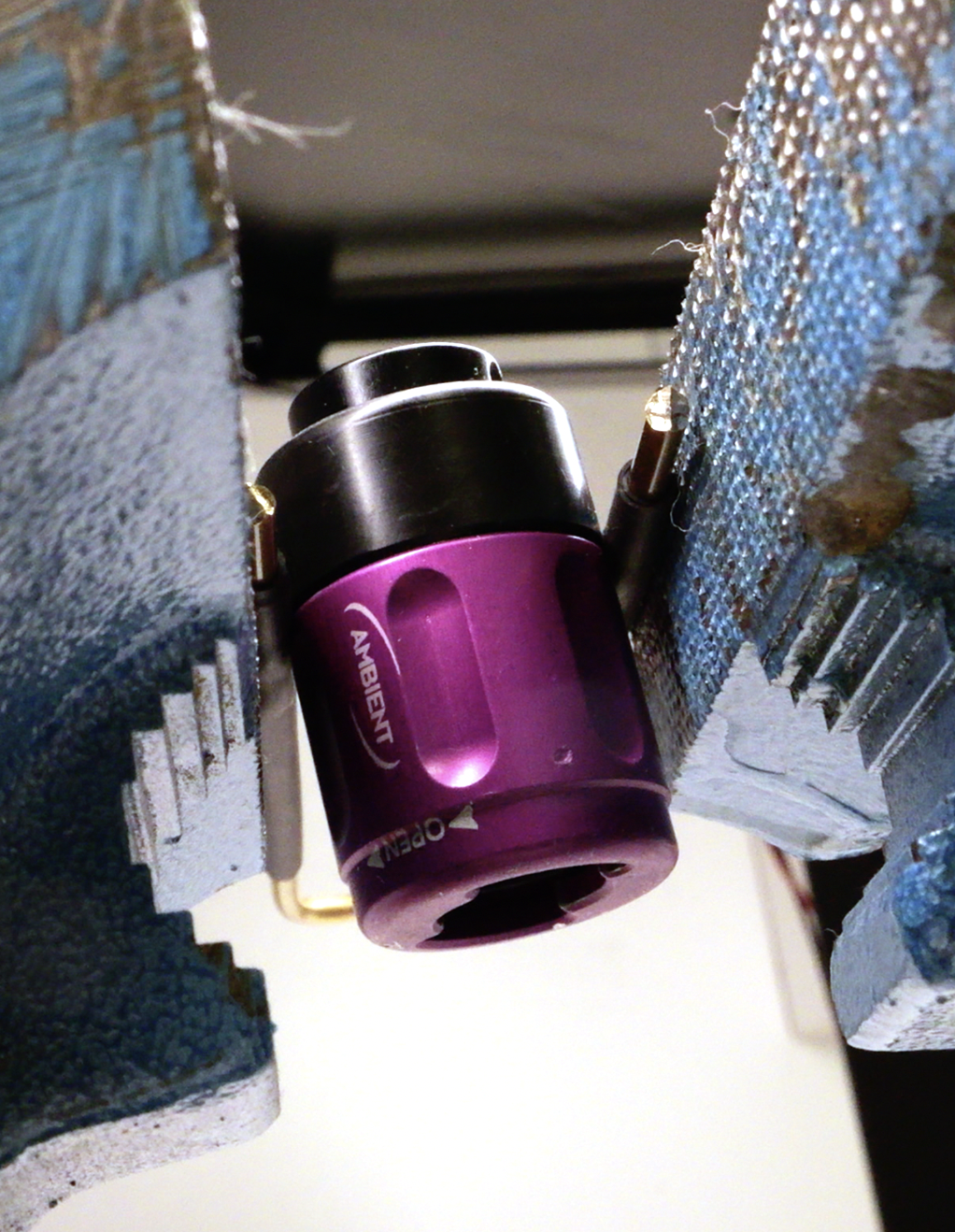

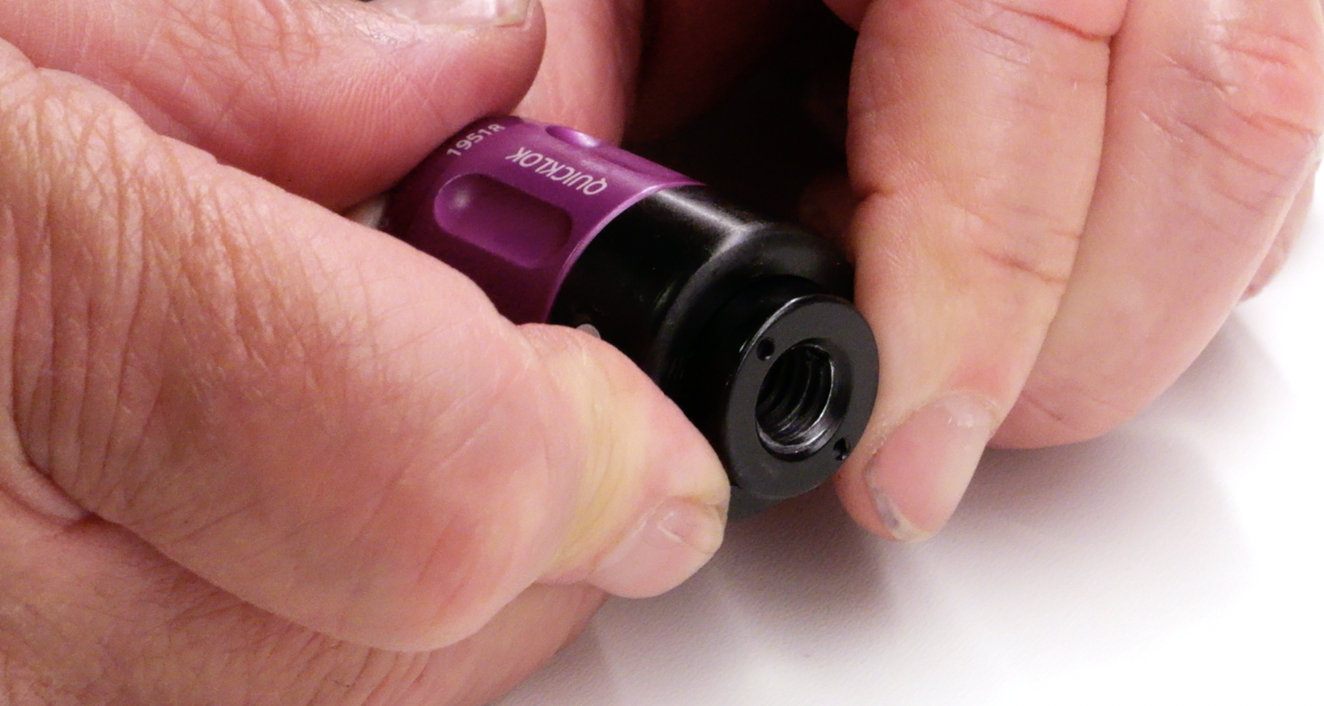

- Drehe den Schraubstock sanft zu, bis sich die Plastik-Kappe löst
-->

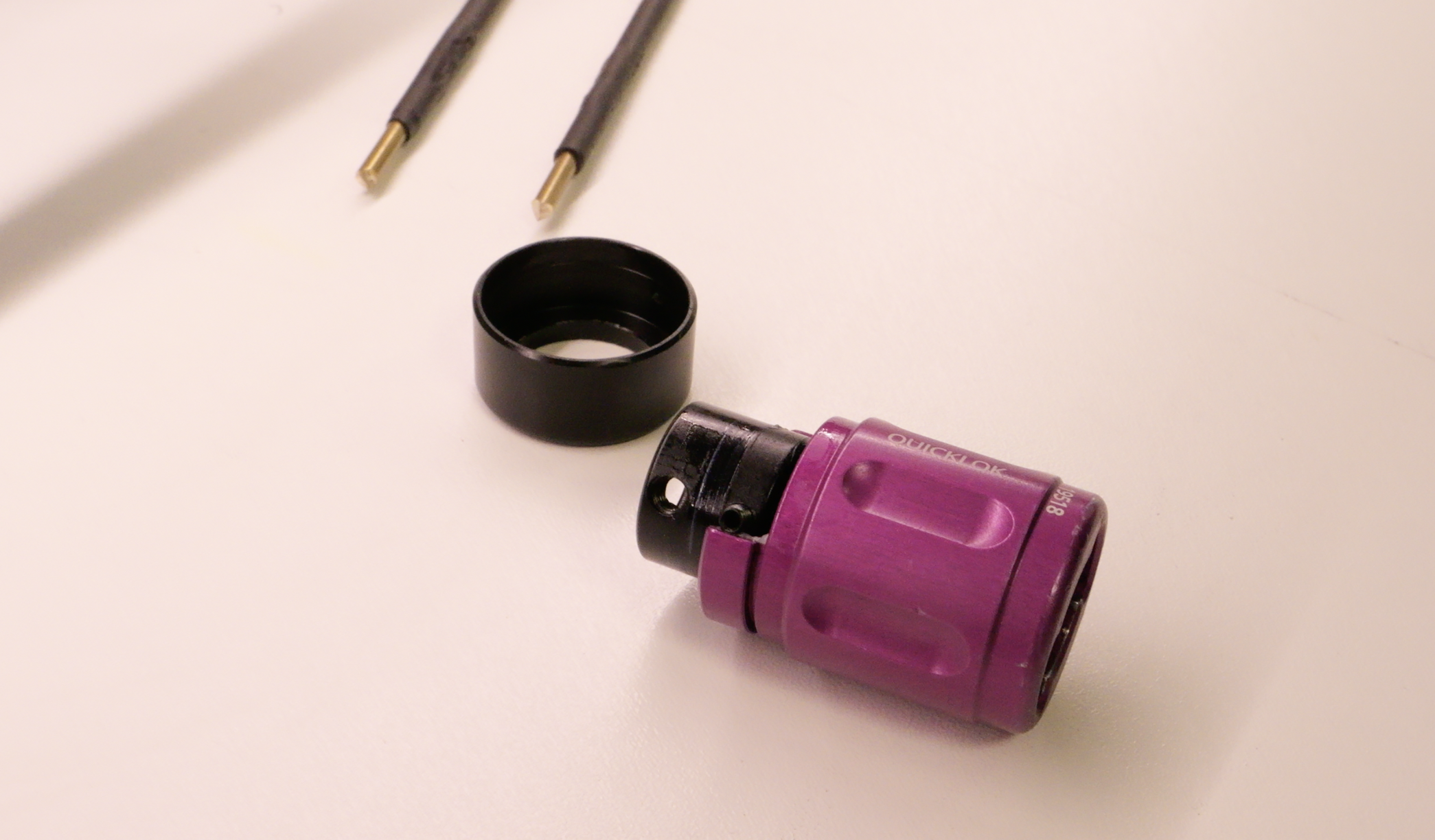

- Nimm die Plastik-Kappe mit der Hand ab

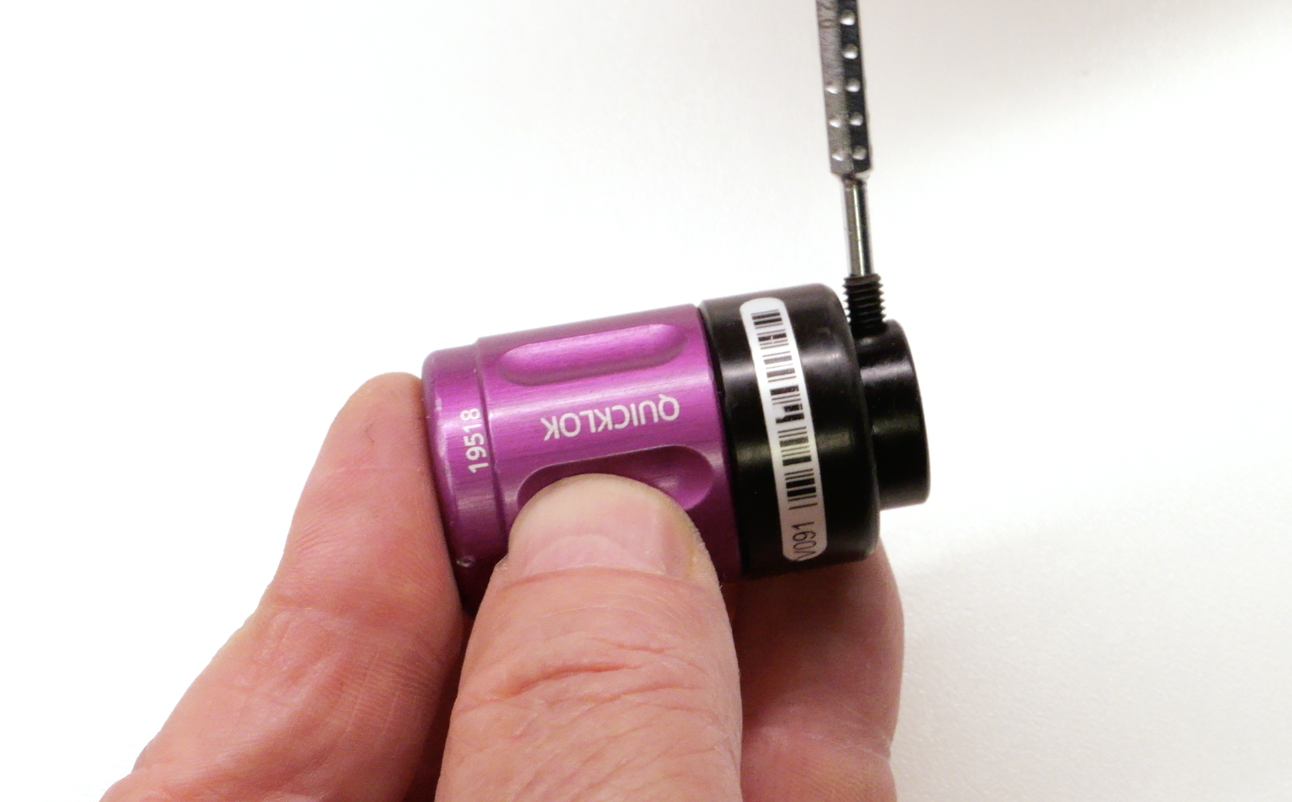

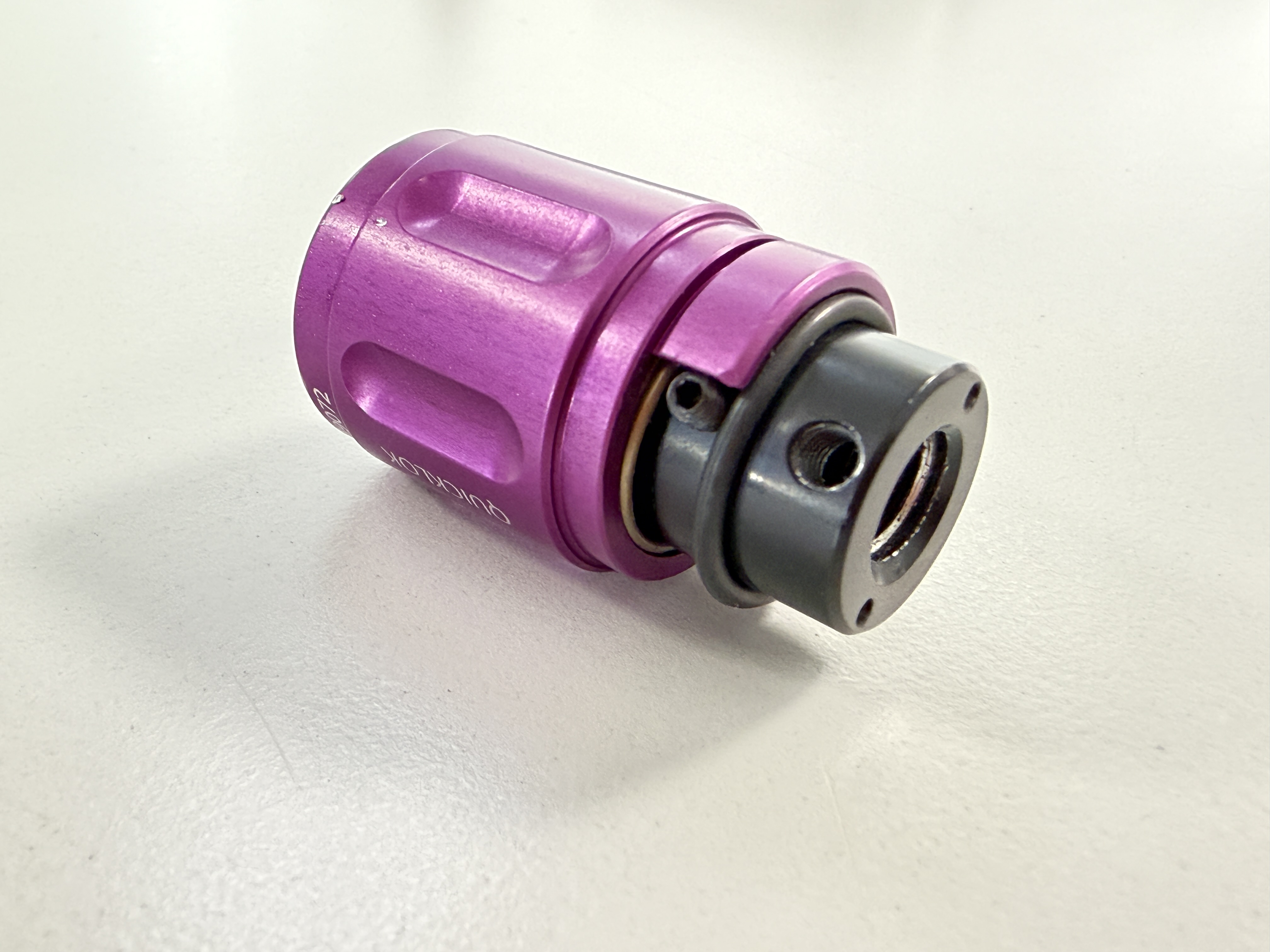

- Nun wird eine zweite Madenschraube (M3) sichtbar – sie verhindert, dass sich das Innenteil zu weit verdreht. Schraube sie mit dem 1,5-mm-Inbusschlüssel heraus

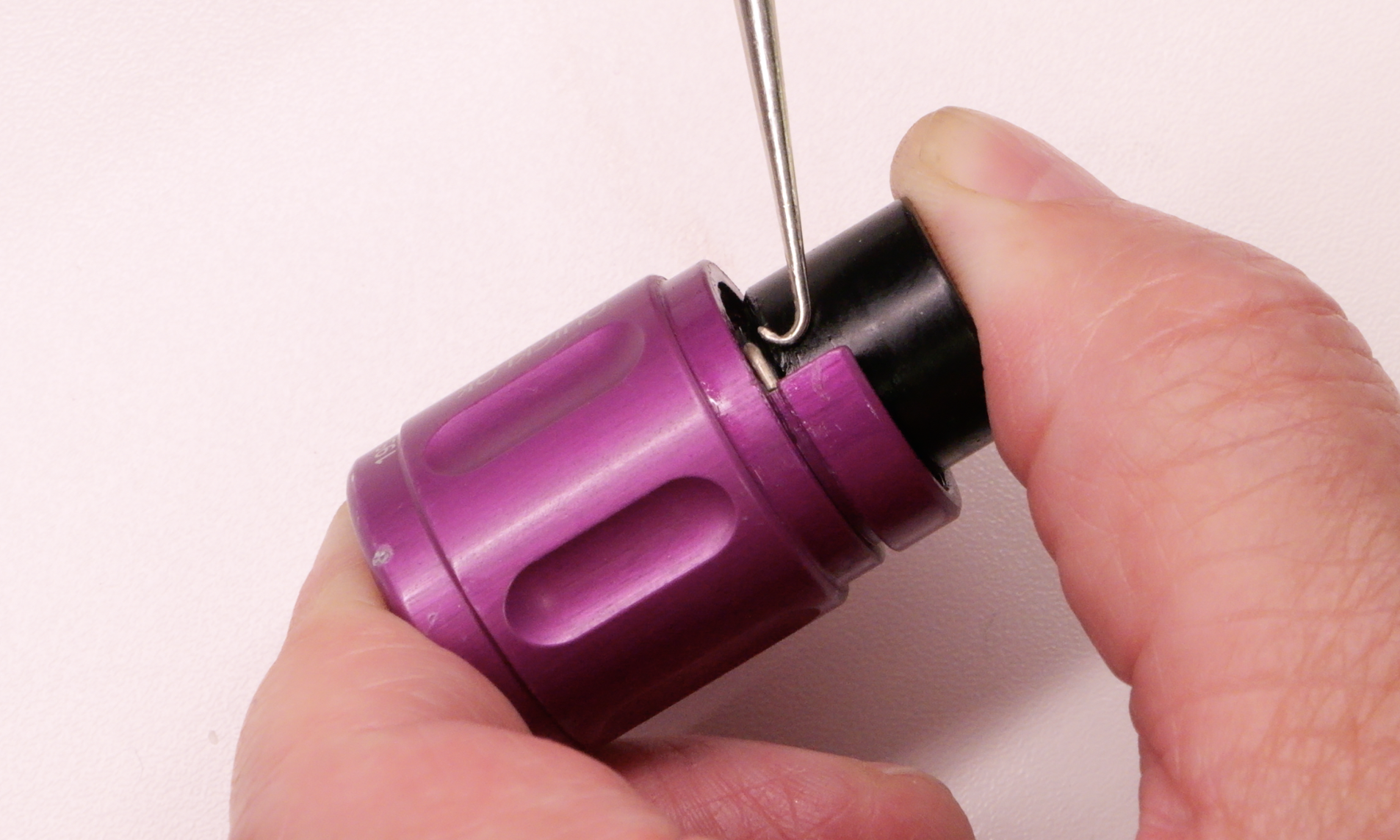

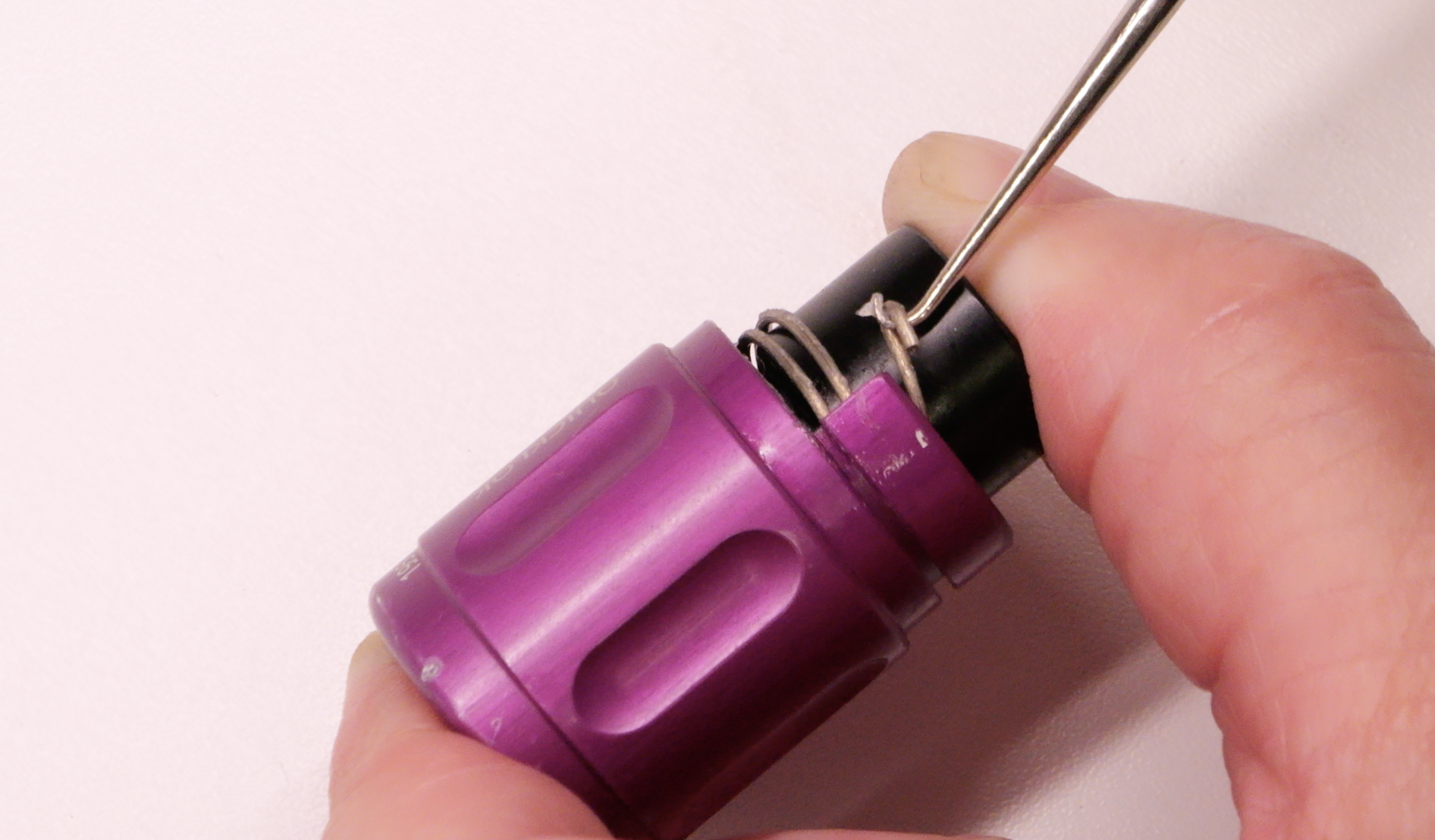

- Hänge die Feder mit dem feinen Haken aus ihrer Nut aus
-->

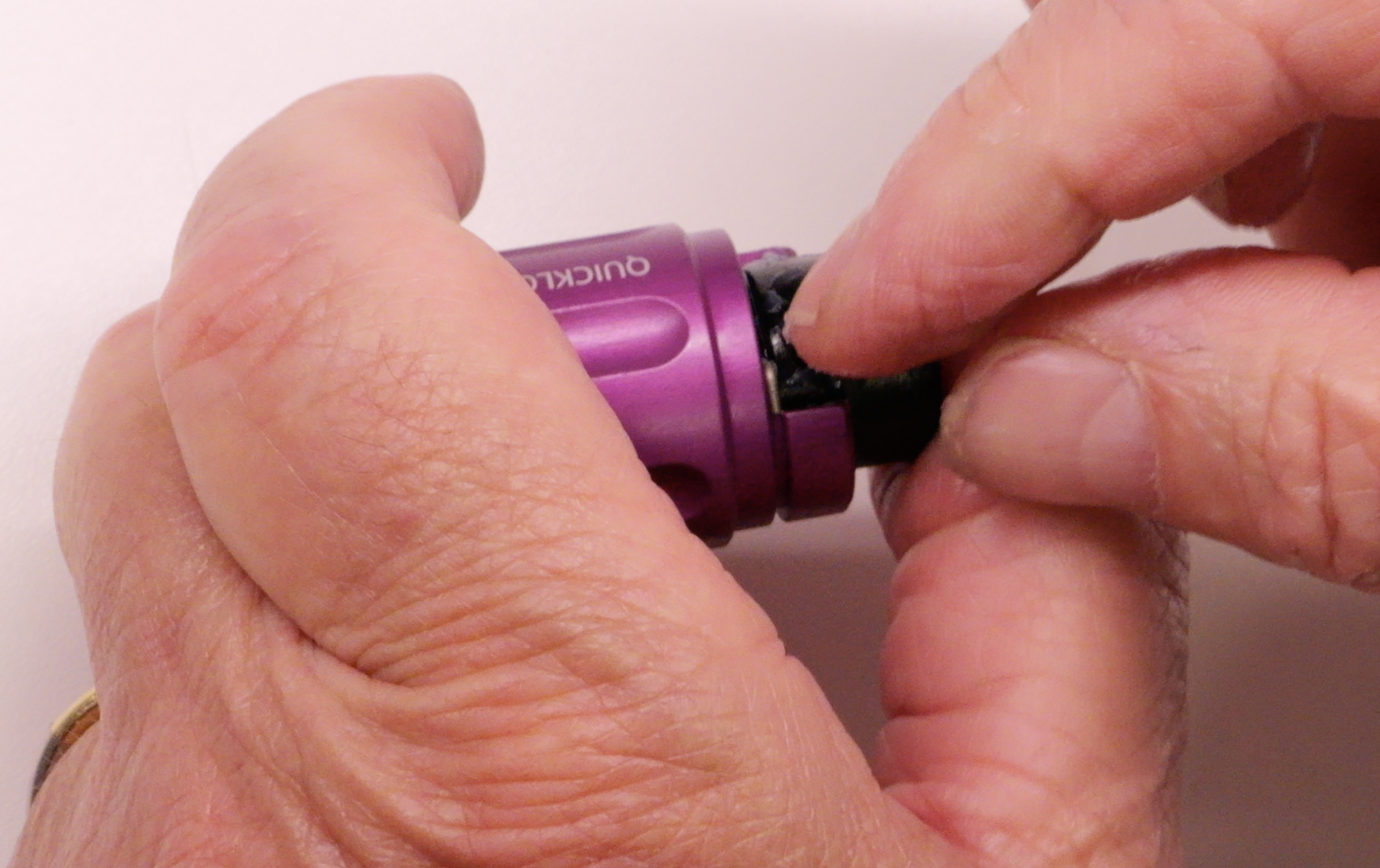

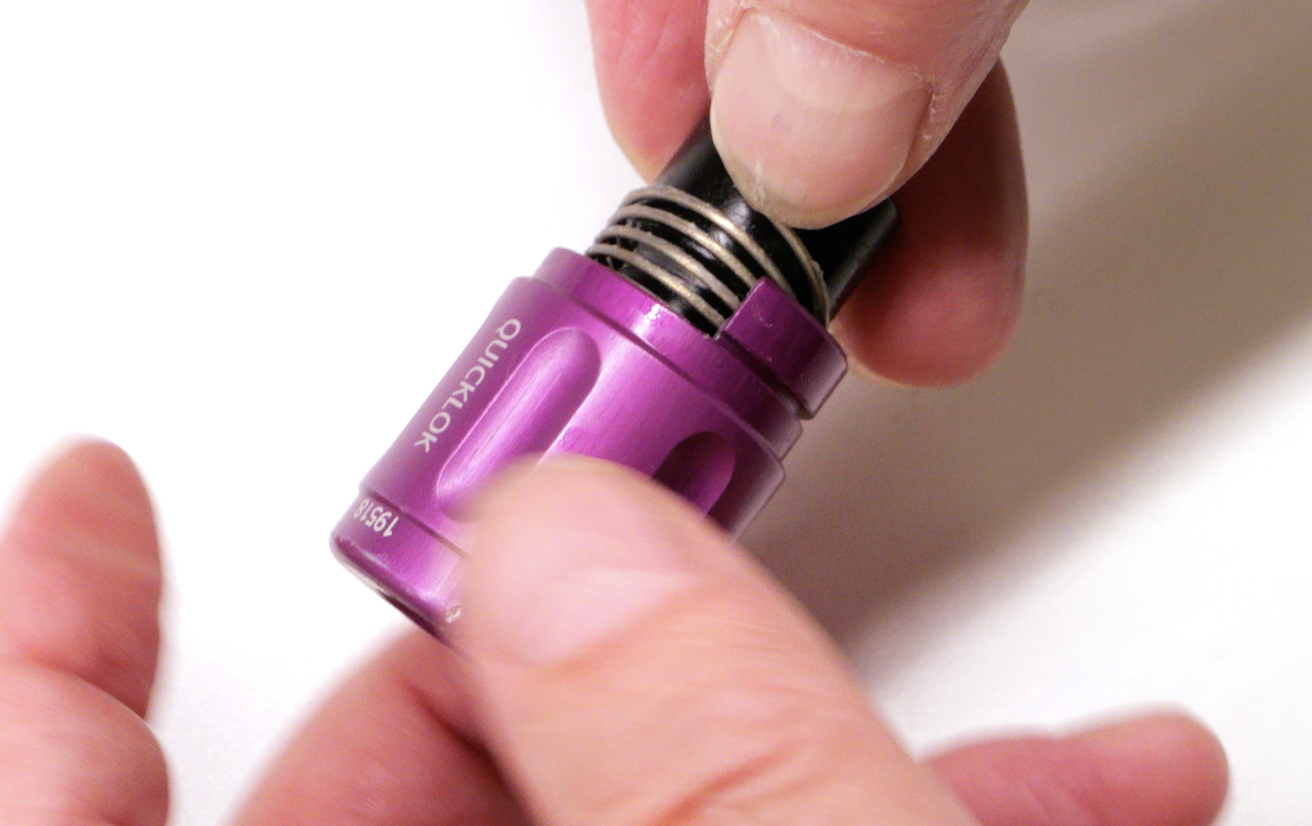

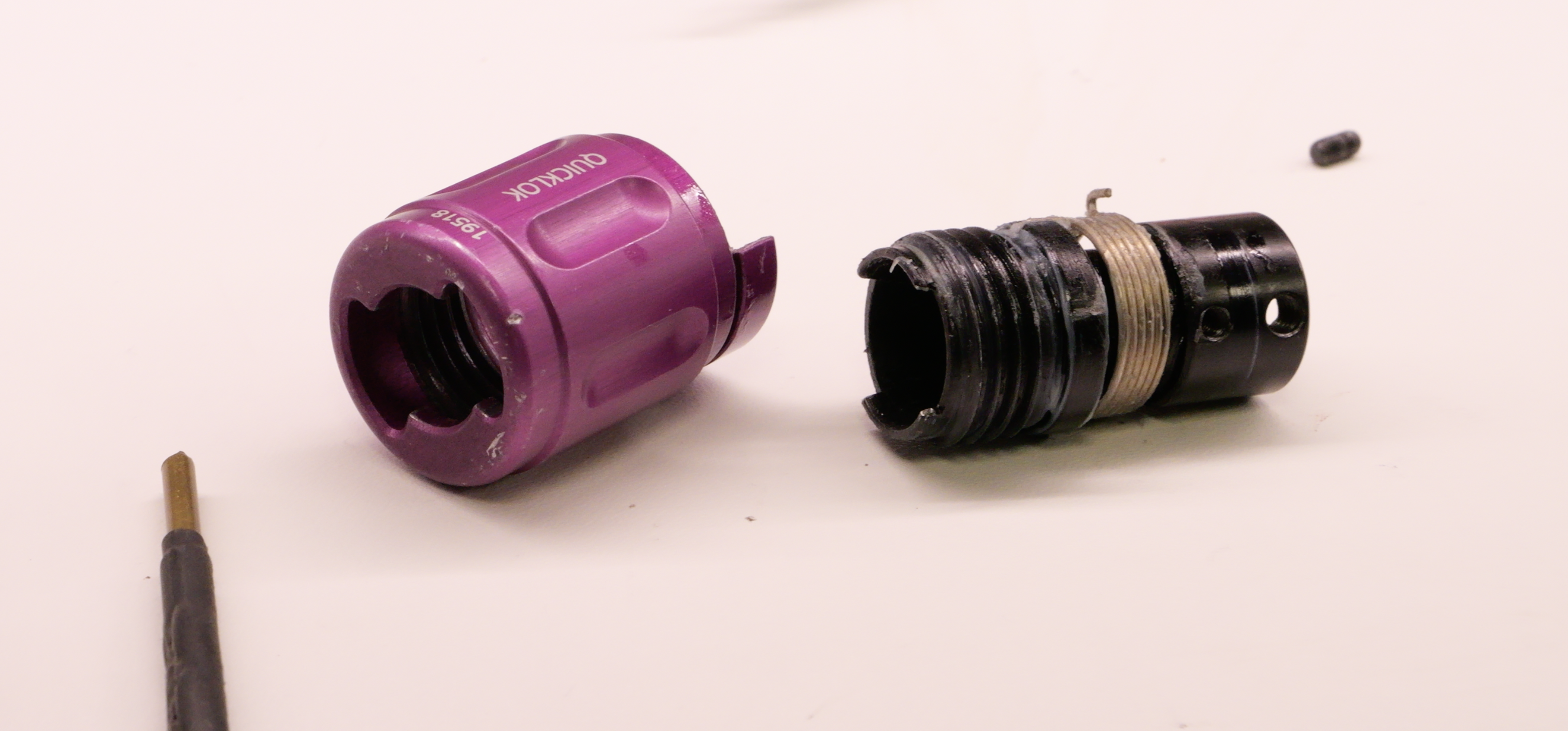

- Halte die Feder mit dem Fingernagel oder dem Haken fest und drehe dann den innenliegenden Träger komplett aus dem Gehäuse heraus (gegen den Uhrzeigersinn)
-->

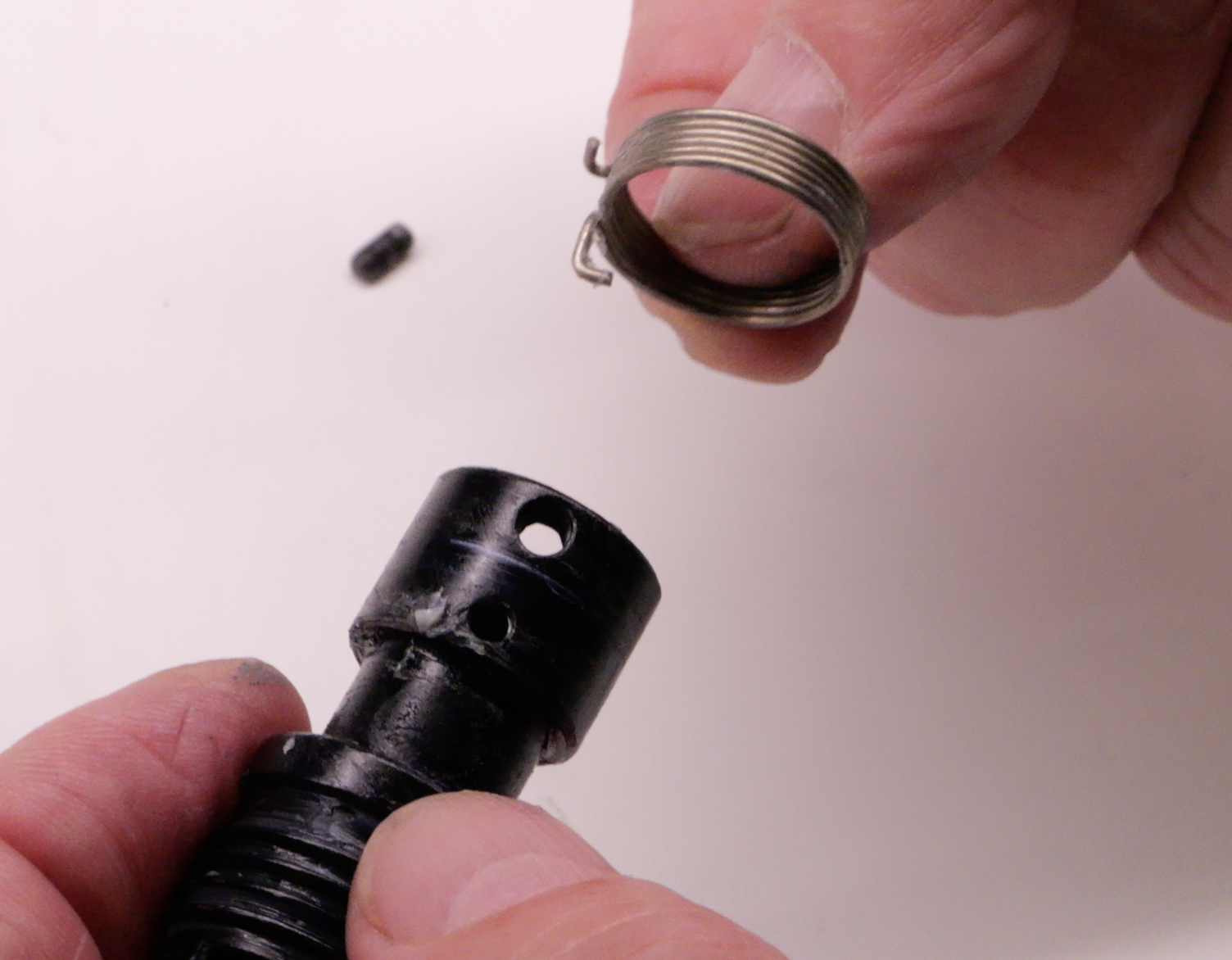

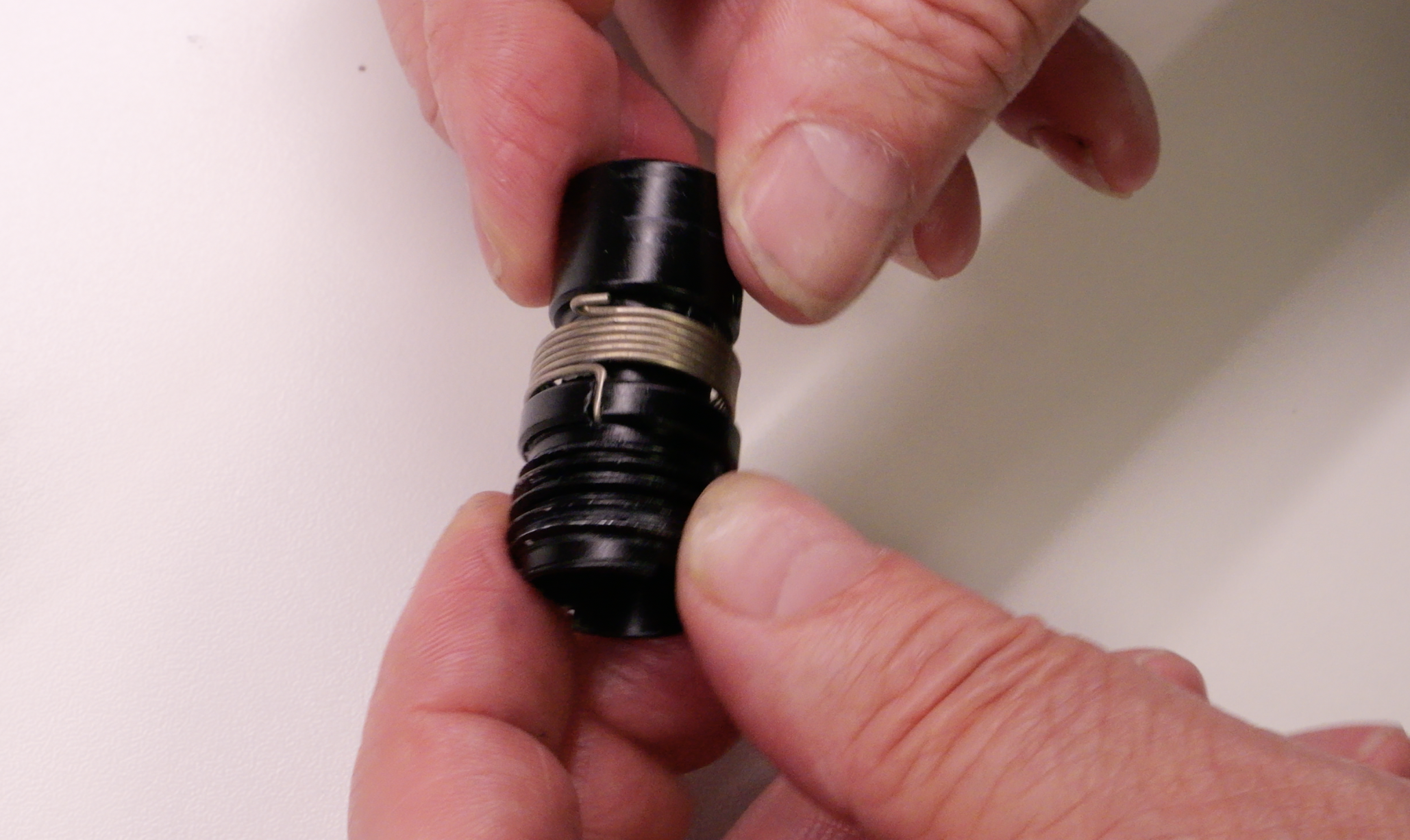

- Nimm die Feder vorsichtig vom Träger ab

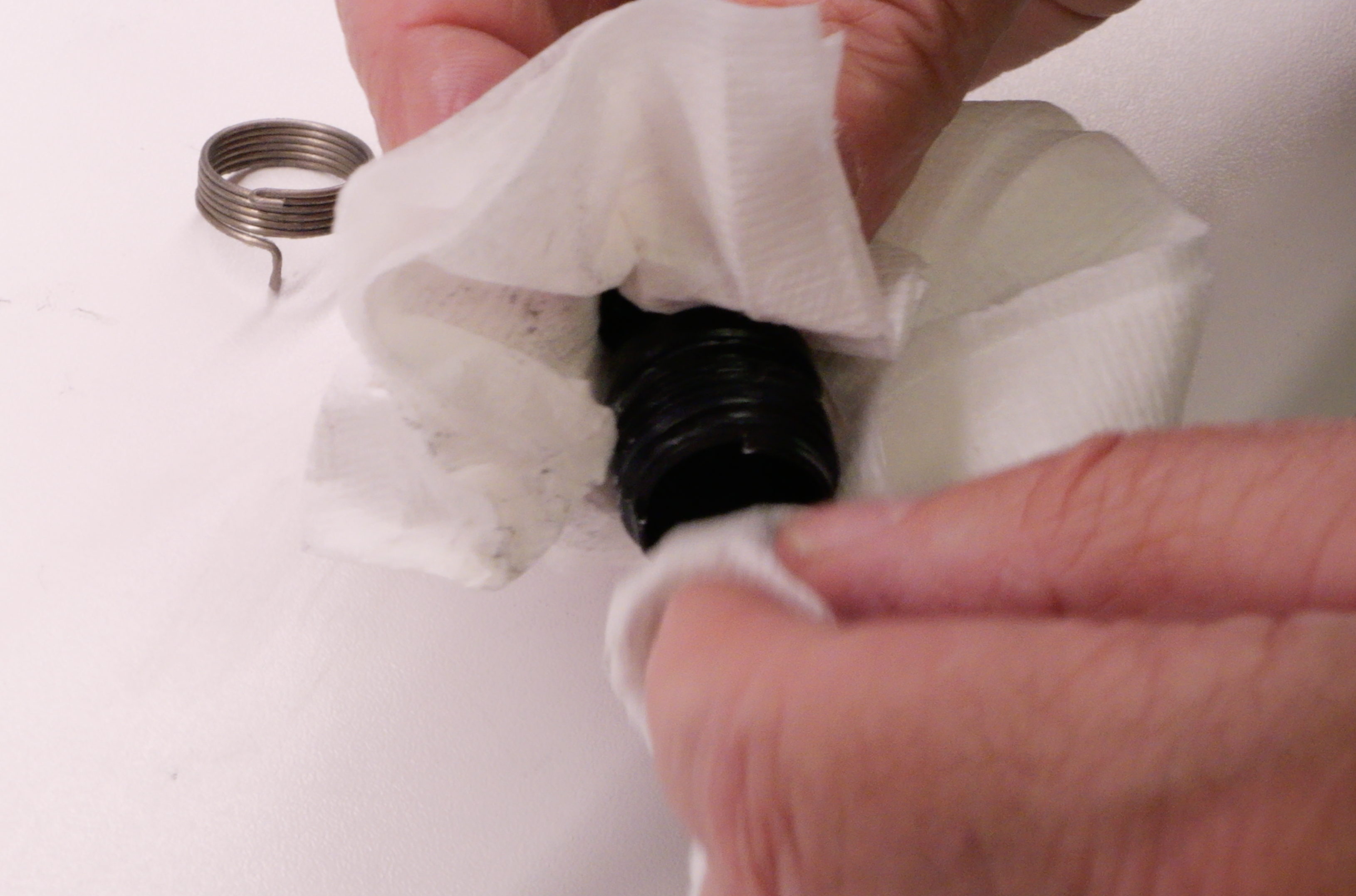

- ➡️ ✨ Reinige nun alle Teile gründlich mit Papiertüchern. Keinen Reinigungsalkohol oder ähnliches verwenden, nur mit Papiertüchern reinigen.
Zusammenbau:

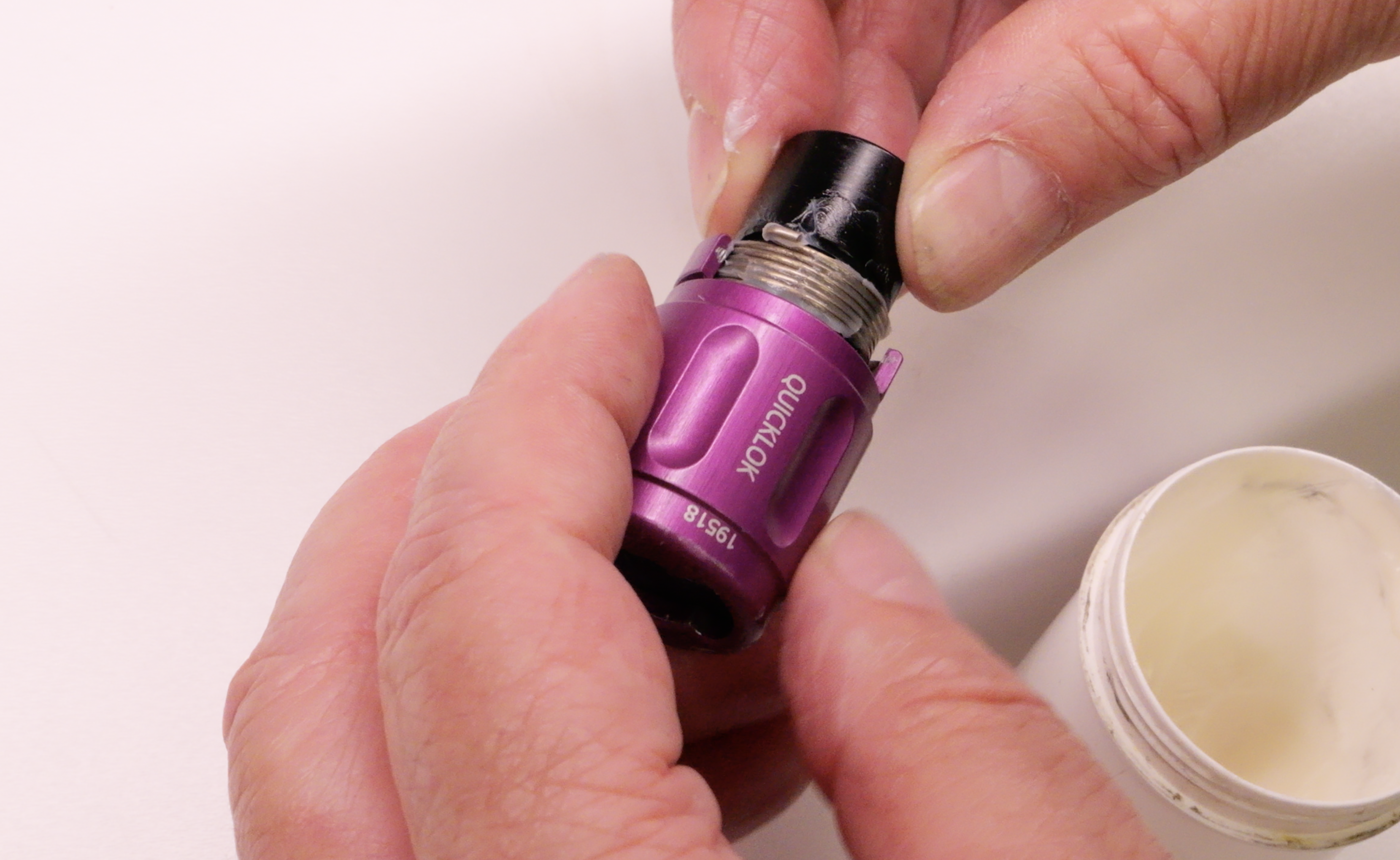

- Schiebe die Feder wieder auf den Träger und hänge sie in ihre Nut ein

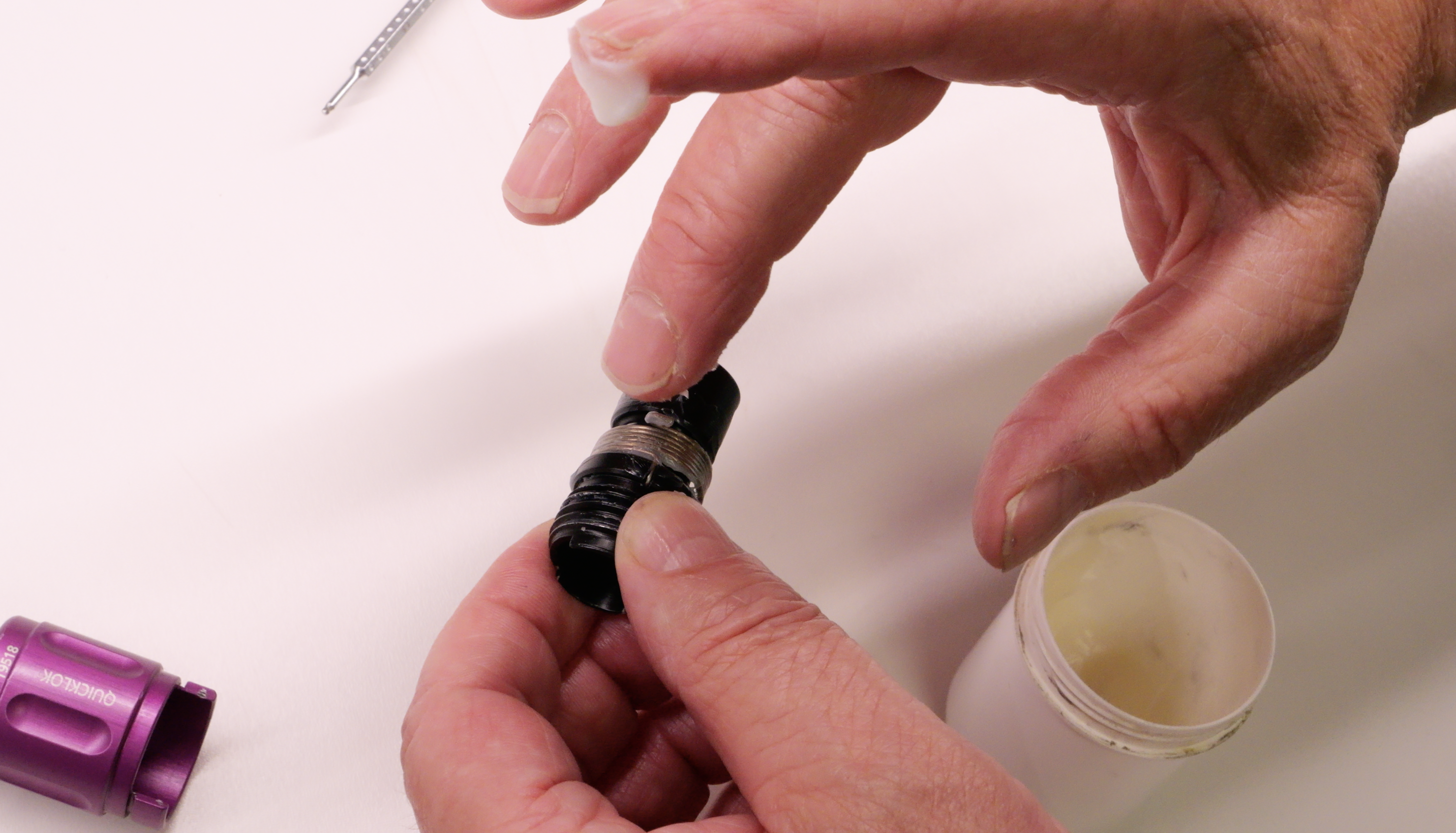

- Fette vor dem Zusammenbau alle Teile gründlich ein – mit einer Zahnbürste oder dem Finger. Wichtig: Vergiss nicht, auch die Innenseite oben einzufetten – dort, wo die flache Oberseite der Angelspitzen anliegt. Andernfalls können sich die Spitzen festsetzen
- Schraub das Gehäuse wieder auf den innenliegenden Träger auf.
- Führe den Haken wieder in die Nut ein.
- Drehe die M3-Madenschraube wieder ein. Du siehst diese zunächst nicht und musst den innenliegenden Träger leicht aufdrehen. Halte dann das Innenteil mit dem Daumen fest und drehe die Schraube ein.
- Stecke die Plastik-Kappe wieder auf – sie rastet mit etwas Druck einfach ein
- Drehe zuletzt die M4-Madenschraube wieder ein
Das war's – dein QuickLok ist jetzt wieder bestens gerüstet für viele weitere Jahre auf deiner Tonangel.
