Um Kamera-Metadaten, wie zum Beispiel Clipnamen, Linsendaten, ISO-Einstellungen, etc. in der LockitScript-App zu verwenden, muss das iPad per WLAN mit einem Lockit+ verbunden werden, der im ACN als C-Jam- oder TX-Master eingebunden ist.
Derzeit kompatible Kameras:
- ARRI-Kameras mit Camera Access Protocol (CAP)
- RED DSMC2
- Sony Burano

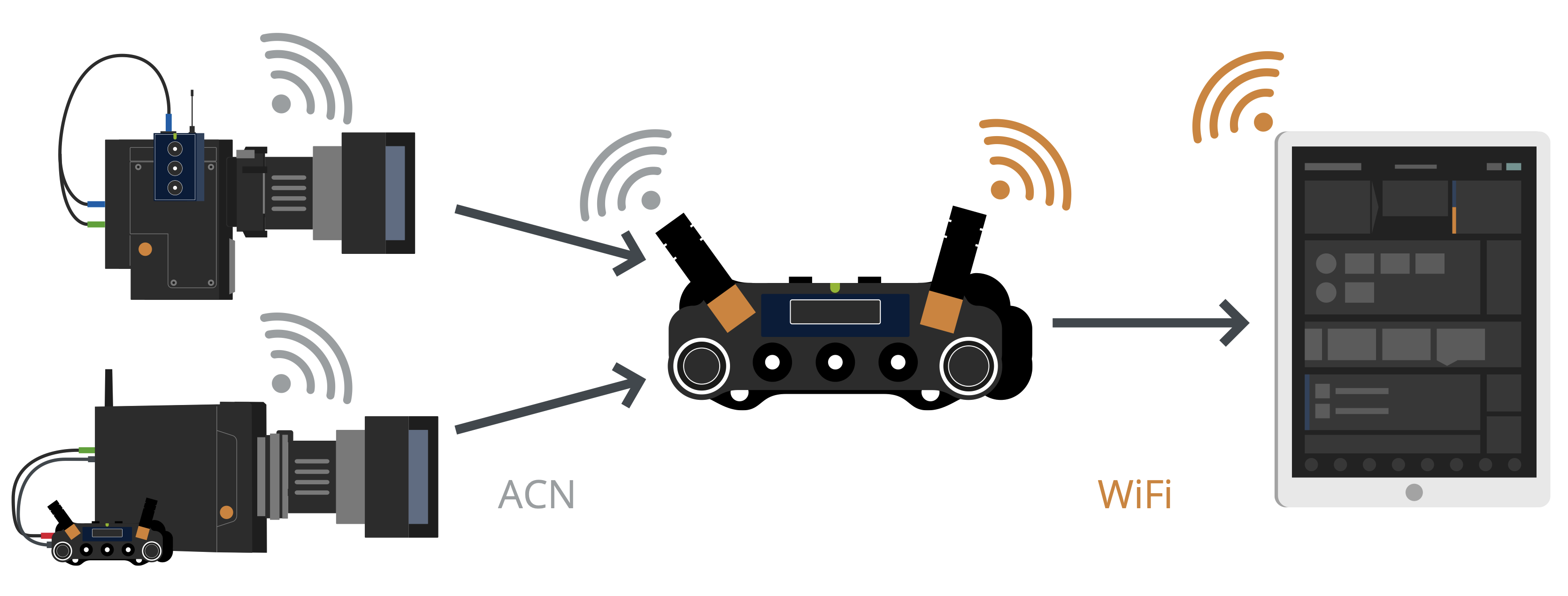

Unabhängig vom genauen Kameramodell wird immer ein Lockit per Kabel mit der Kamera verbunden, sowohl um sie mit Timecode und Genlock zu versorgen, als auch um Metadaten zu lesen und per ACN an den Lockit+ zu senden. Dort werden alle Metadaten gesammelt und per WLAN dem iPad mit LockitScript-App zur Verfügung gestellt.
Anleitungen zu den korrekten Kamera-Einstellungen für den grundlegenden Betrieb mit externem Timecode und Genlock können hier eingesehen werden: ✅ How to sync your gear
Detaillierter Workflow für ARRI-Kameras mit CAP:
- Verbindet einen NanoLockit oder Lockit per TC-IO-Kabel (A80497) oder im Falle der Alexa Mini per TC-IO-RA (A80500) mit der Kamera. Da die Metadaten per WLAN weitergeleitet werden, ist in diesem Fall kein spezielles Metadaten-Kabel nötig.
- Navigiert im Kamera-Menü zu "System" und aktiviert "Camera Access Protocol (CAP)"
- Belasst das CAP-Passwort im Menü "System" -> "CAP server password" bei "arri"
- Navigiert zu "System" -> "Network / WiFi" und aktiviert WiFi. Wählt Client, um die Kamera mit dem WiFi-Netzwerk des Lockit+ zu verbinden.
- Die Kamera ist jetzt richtig eingestellt, um über den Lockit+ Metadaten an die LockitScript-App zu senden.
Detaillierter Workflow für RED-DSMC2-Kameras:
- Verbindet einen ACN-CL Lockit oder Lockit+ mit einem TC-SYNC-RED-Kabel (A80548) für TC und Genlock mit der SYNC-Buchse und einem ACN-RCP-Kabel (A80026) für die Metadaten mit der CTRL-Buchse.
- Wird kein Genlock benötigt, kann auch das ACN-TC-RCP-Kabel (A80027) in Kombination mit einem NanoLockit, ACN-CL Lockit oder Lockit+ verwendet werden.
- Aktiviert RCP serial in den Kamera-Einstellungen.
- Die Kamera sendet jetzt Clip-Metadaten an den angeschlossenen Lockit, der die Informationen per ACN an den Lockit+ und die LockitScript-App weiterleitet.
Detaillierter Workflow für die Sony Burano:
- Verbindet einen NanoLockit oder ACN-CL Lockit per LTC-OUT-Kabel (A80287) mit der Kamera. Die Metadaten werden per WLAN direkt an den Lockit+ gesendet.
- Für Genlock wird ein zusätzliches SYNC-OUT-Kabel und mindestens ein ACN-CL Lockit benötigt.
-
Navigiert im Kameramenü zu "Network" -> "Network setup" und gebt ein Passwort an (z.B. "sony1234")
-
Anschließend kann der LAN-Modus in den Netzwerkeinstellungen gewählt werden. Wählt "WLAN (ST Mode)" um dem WLAN des Lockit+ beizutreten.
-
Navigiert zu "Network" -> "ST Mode Settings"
-
Aktiviert Camera Remote Control und gebt das Passwort des Lockit+-WiFi-Netzwerk an.
-
Die Sony Burano ist jetzt bereit, um über den Lockit+ Clip-Metadaten zur LockitScript-App zu schicken.
Weitere Informationen zum LockitNetwork-Metadaten-Workflow sind auf faq.lockitnetwork.com erhältlich.
