Wir bieten den Batterietausch am NanoLockit zwar als Serviceleistung in unserer Werkstatt bei Ambient an, sind uns aber dessen bewusst, dass manche Anwender den Tausch gerne selbst durchführen möchten. Die folgende Anleitung soll detailliert durch die Prozedur führen.
Bitte beachtet, dass grundlegende mechanische Fingerfertigkeit dafür vonnöten ist! Falls ihr Hilfe bei einem bestimmten Schritt braucht oder Fragen habt, wendet euch gerne an den Ambient-Support: support@ambient.de
Der NanoLockit verwendet eine Lithiumbatterie Typ 3.7V Li-40B mit einer Kapazität von ca. 650 mAh bis 750 mAh. Die physischen Abmessungen (HxBxL) betragen ungefähr 5,2 mm x 33 mm x 39 mm. Wenn ihr Ersatzbatterien aus einer anderen Quelle beziehen möchtet, haltet Abstand von mysteriösen Marken, dubiosen Anbietern oder übertrieben hoch angepriesenen Kapazitäten. Grundsätzlich spricht aber nichts dagegen, Batterien mit höherer Kapazität im NanoLockit zu verbauen.
Ihr benötigt auf jeden Fall ein neues Frontlabel für den NanoLockit. Das Frontlabel kann entweder von einem Ambient-Händler erstanden werden oder direkt in unserem Webshop bestellt werden. Die Ambient-Teilenummer lautet A02778 | NL-FB.
Wir bieten auch ein komplettes Wartungskit mit vorbereiteter Batterie und einem neuen Frontlabel an. Das Kit kann ebenfalls auch über Händler bestellt werden.

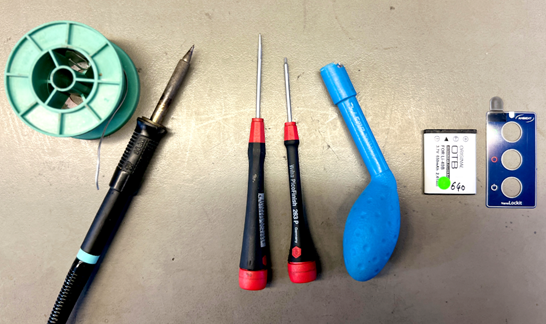

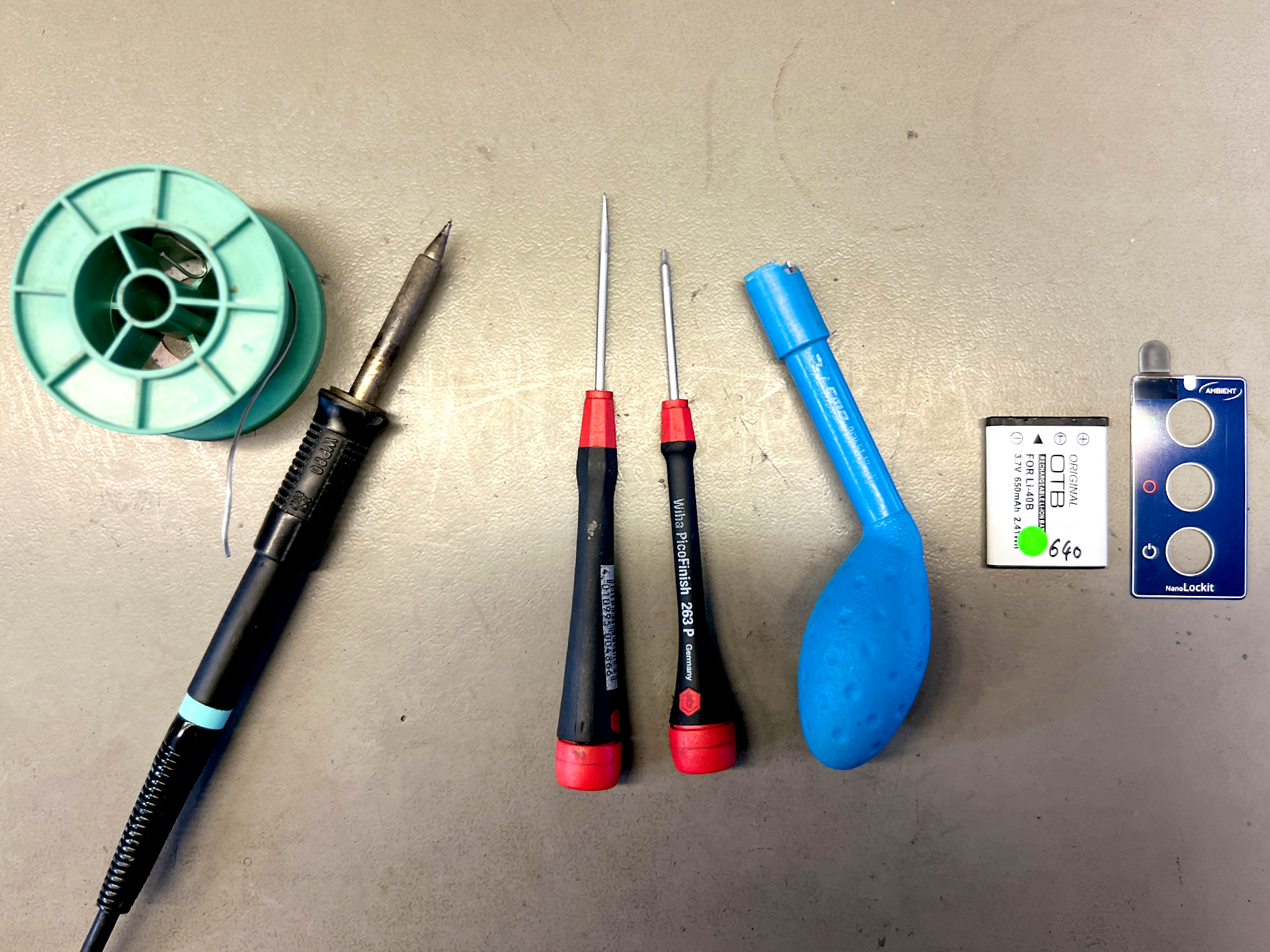

Weitere benötigte Werkzeuge:
- Lötkolben
- Steckschlüssel mit T6 Torx oder 1,3mm Inbus, je nach Revision des NanoLockit
- Ein Schlüssel für die Mutter der 5-Pin-Buchse, wie der Lemo DCH.91.121.PA oder DCM.65.106.AZ4. Zweckentfremdung anderer Werkzeuge wie z.B. Zangen kann die Mutter oder das Gehäuse verkratzen!
Demontage des Gehäuses

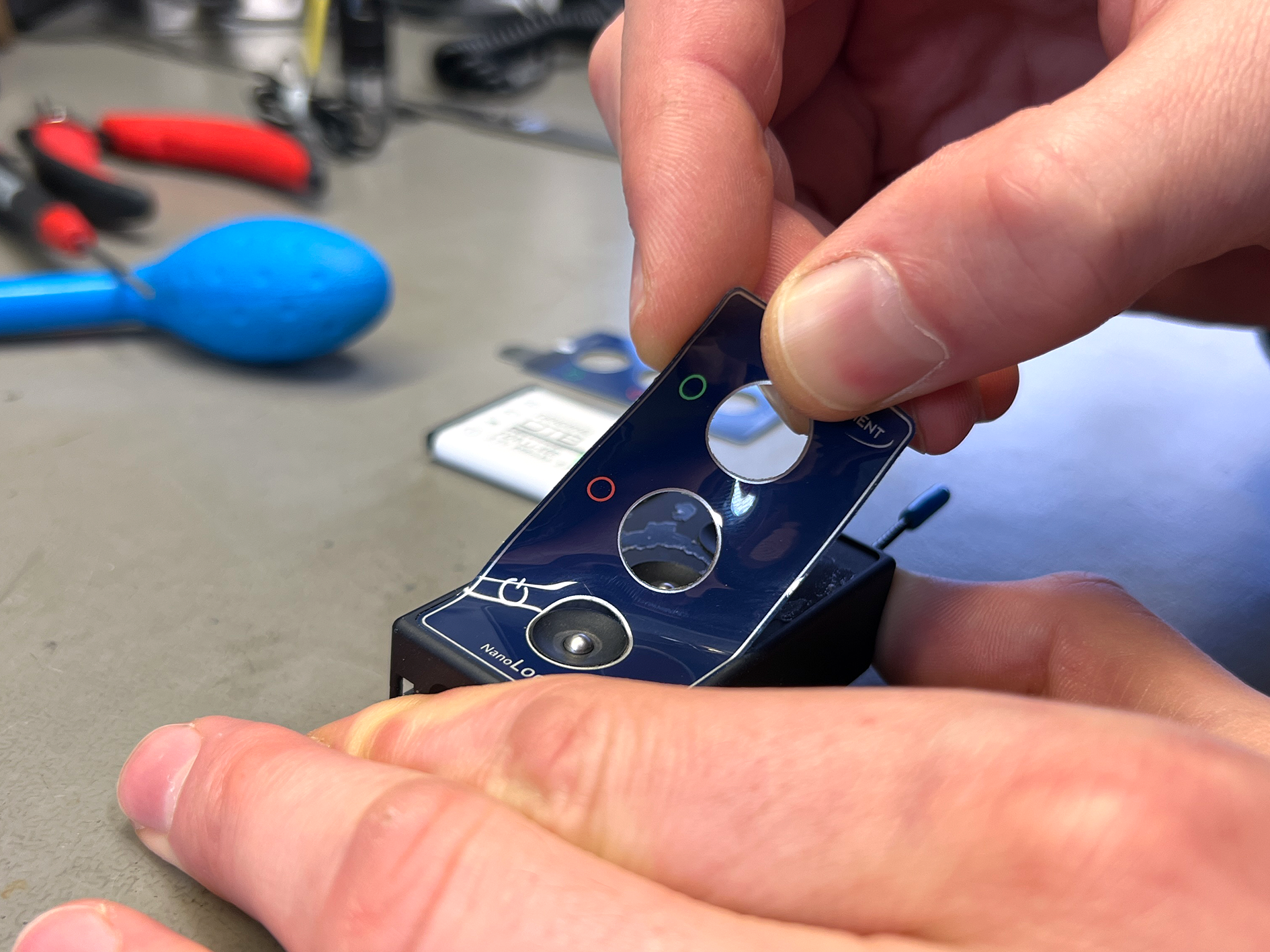

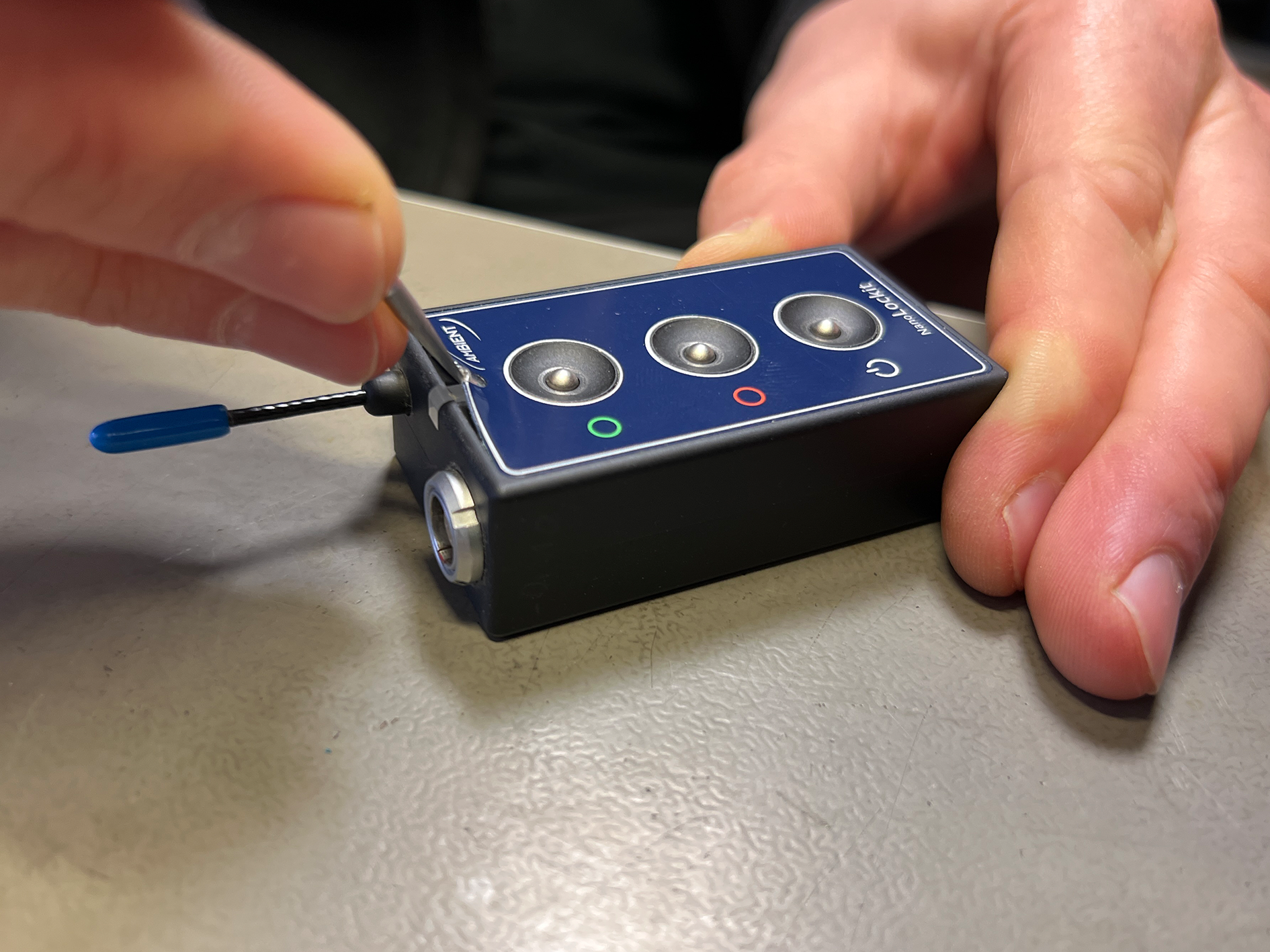

- Zunächst muss das Frontlabel entfernt werden. Es empfiehlt sich, das Label anzuwärmen, um den Klebstoff zu lösen. Dann kann mit einem kleinen Schlitzschraubenzieher das Label angehoben werden. Die beste Stelle dafür ist der LED-Lichtleiter, da hier das Gehäuse nicht verkratzt werden kann.

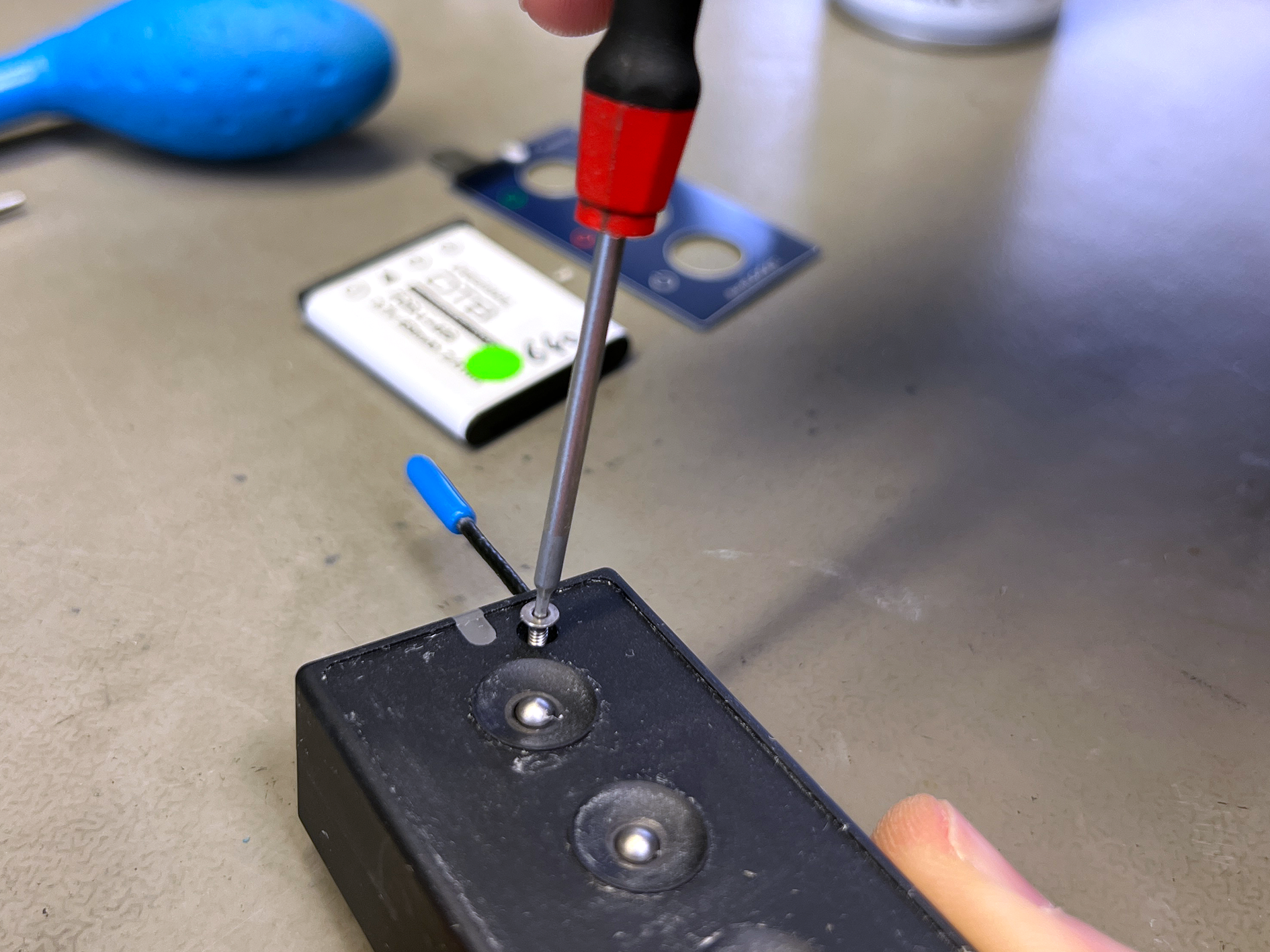

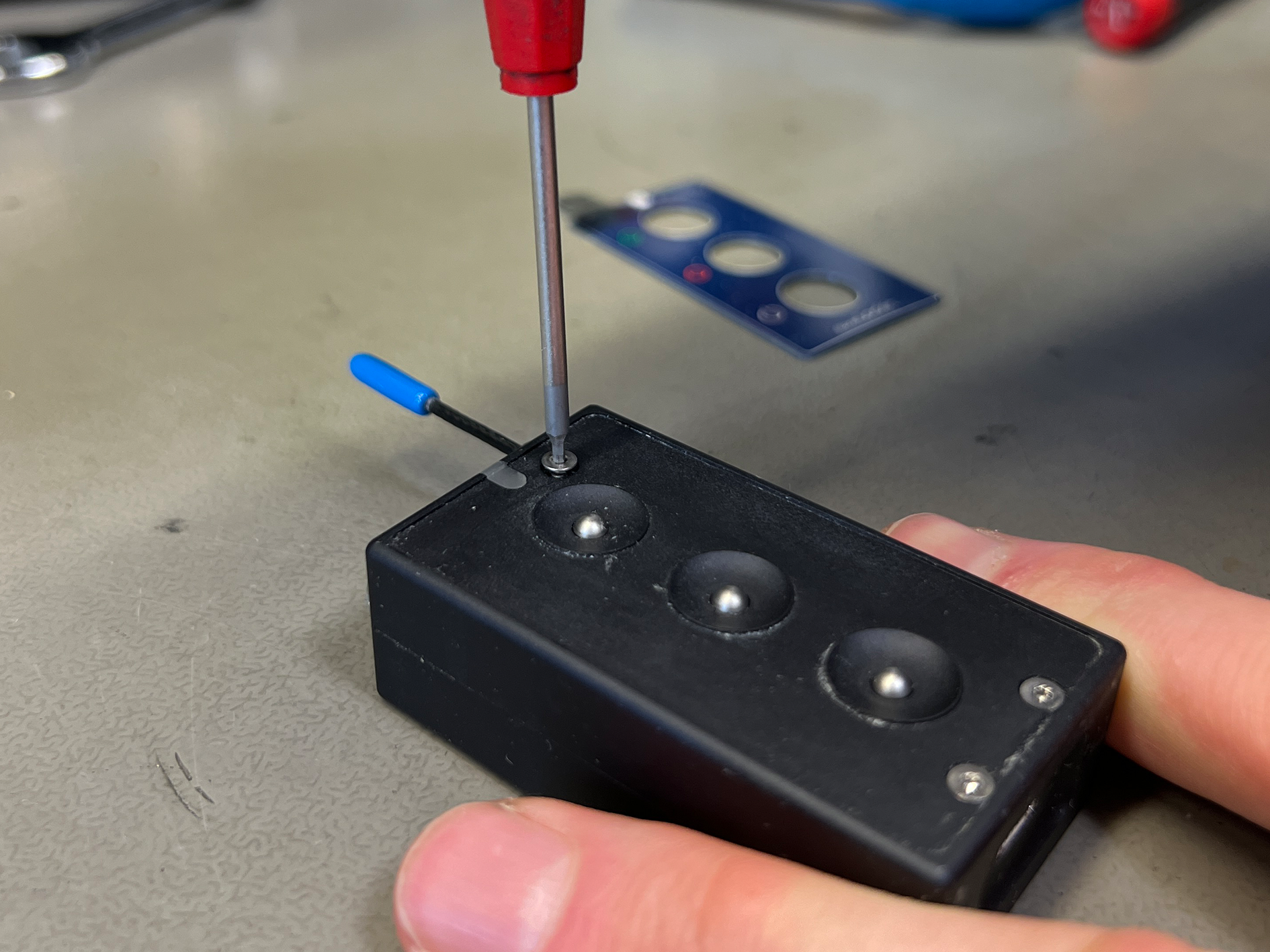

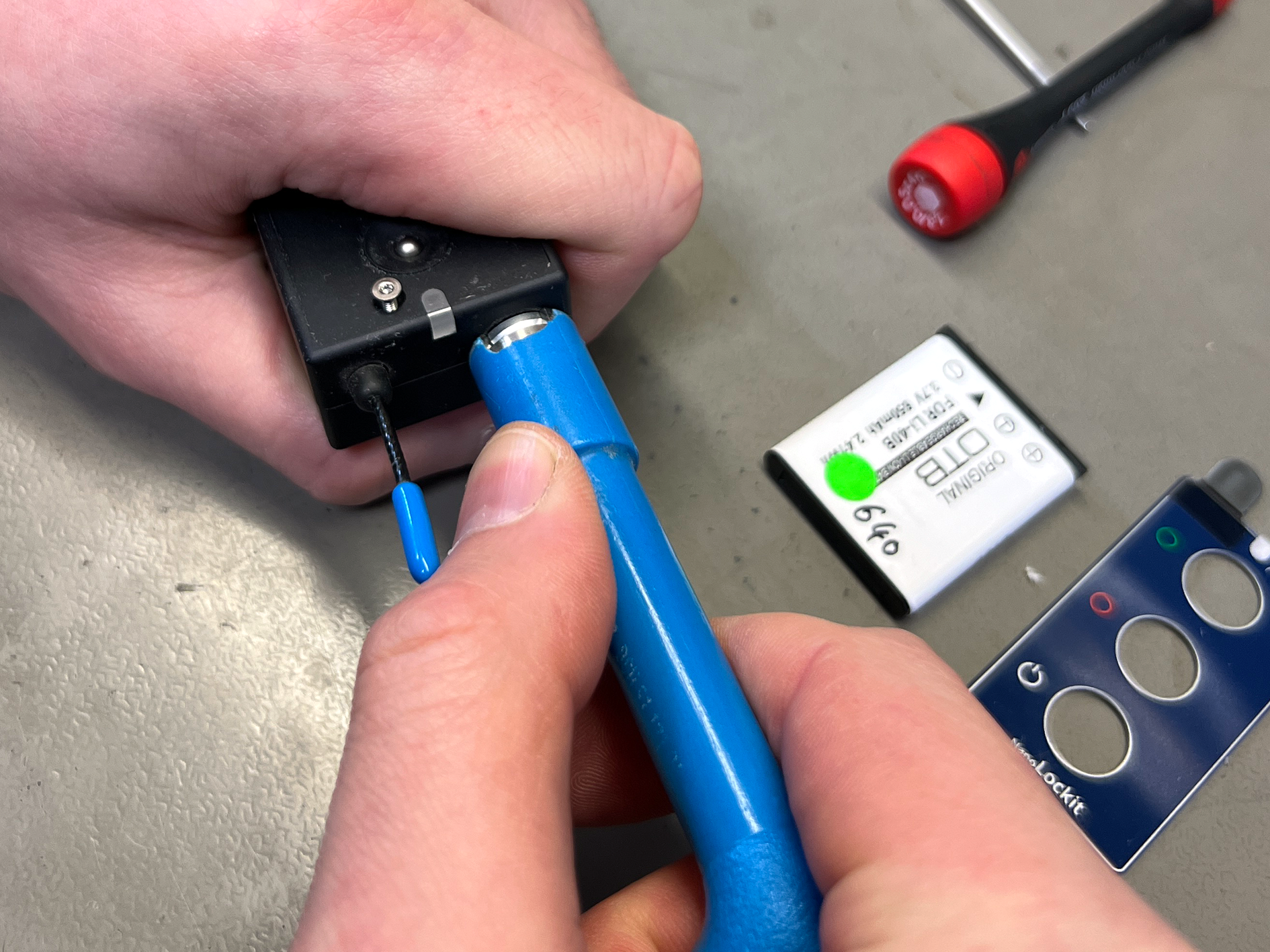

- Anschließend können die drei Schrauben (1,3 mm Inbus bei älteren Geräten und T6 Torx bei neueren Geräten) und die Mutter der 5-Pin-Buchse gelöst werden.

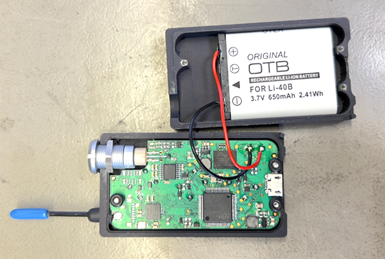

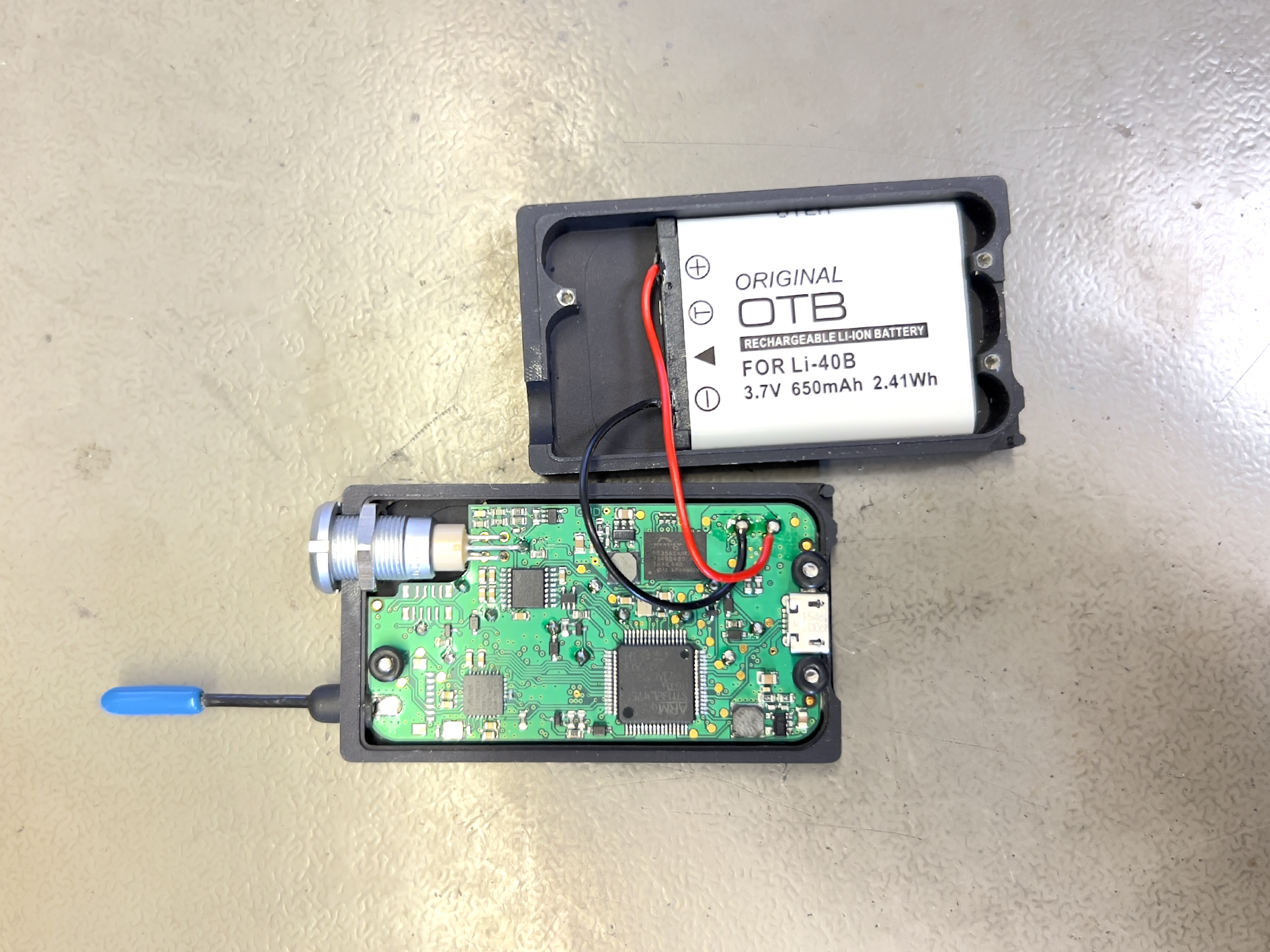

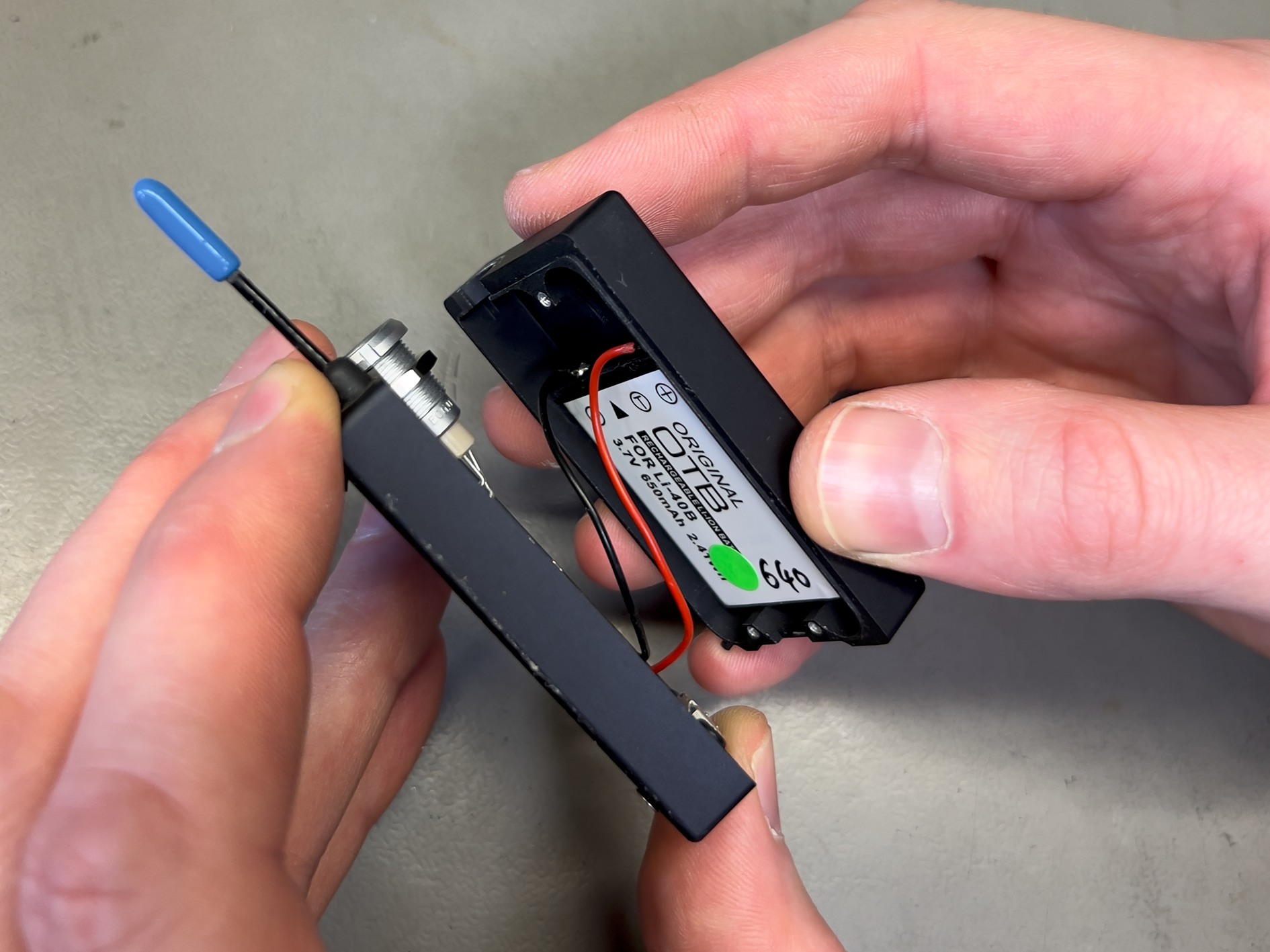

- Nun werden die zwei Gehäusehälften vorsichtig auseinandergeklappt. Die drei Schrauben sind mit kleinen O-Ringen gesichert, die beim Öffnen leicht verloren gehen können. Die Batterie verbleibt dabei in der unteren Schale und die Platine in der oberen Hälfte.
Austausch der Batterie

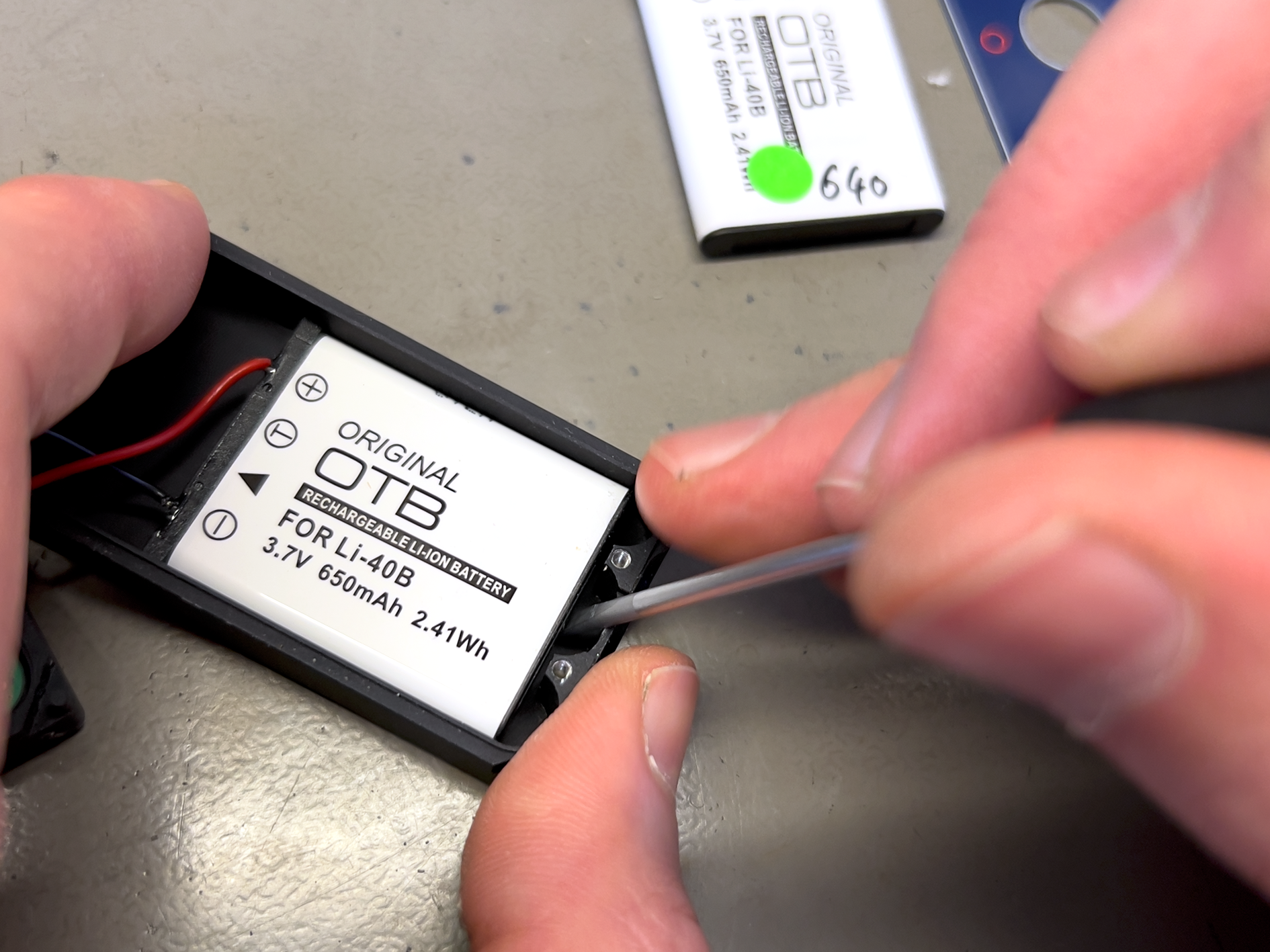

- Die Batterie ist mit doppelseitigem Klebeband im Gehäuse gesichert und lässt sich etwa mit einem Schraubenzieher heraushebeln.

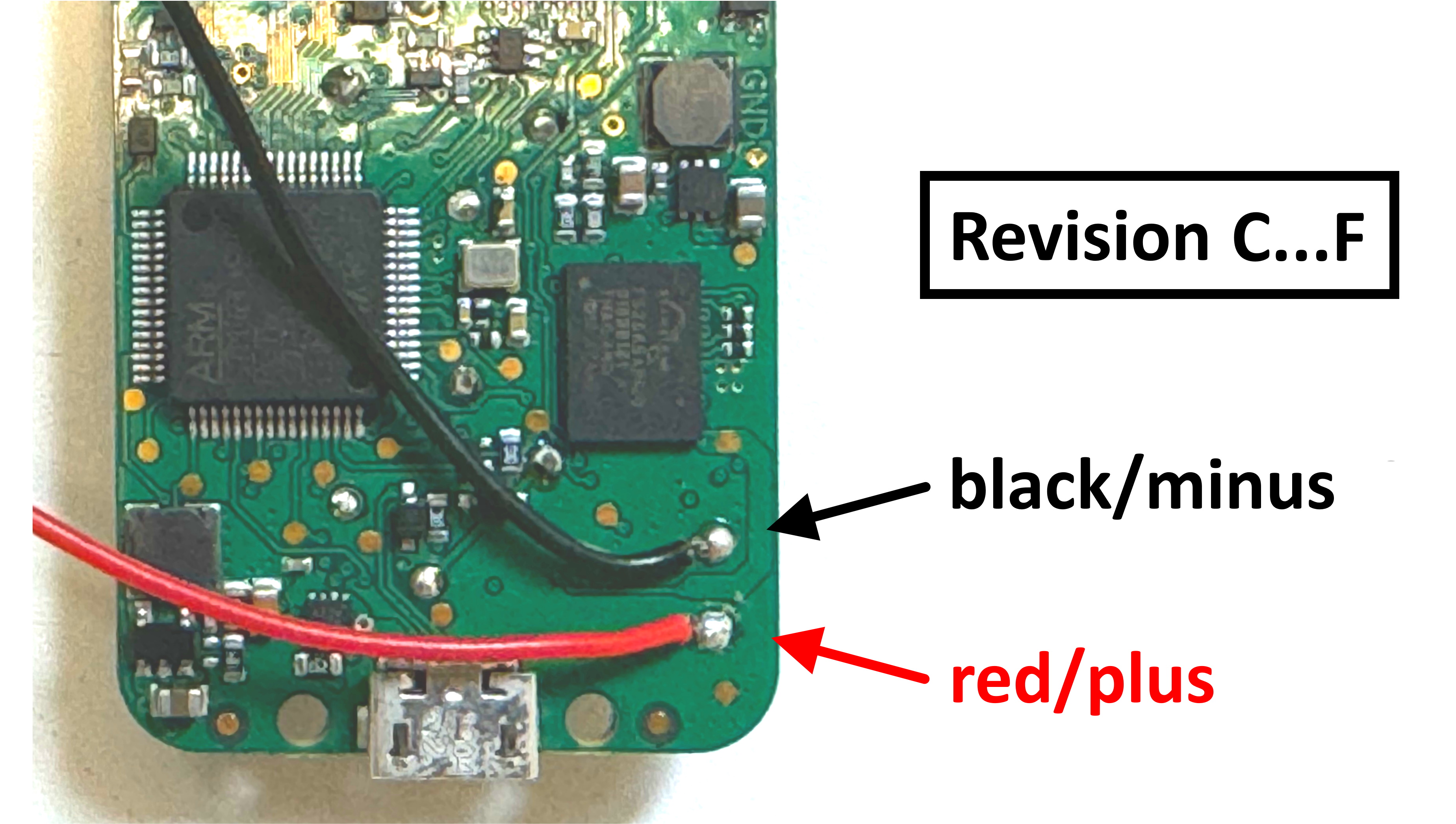

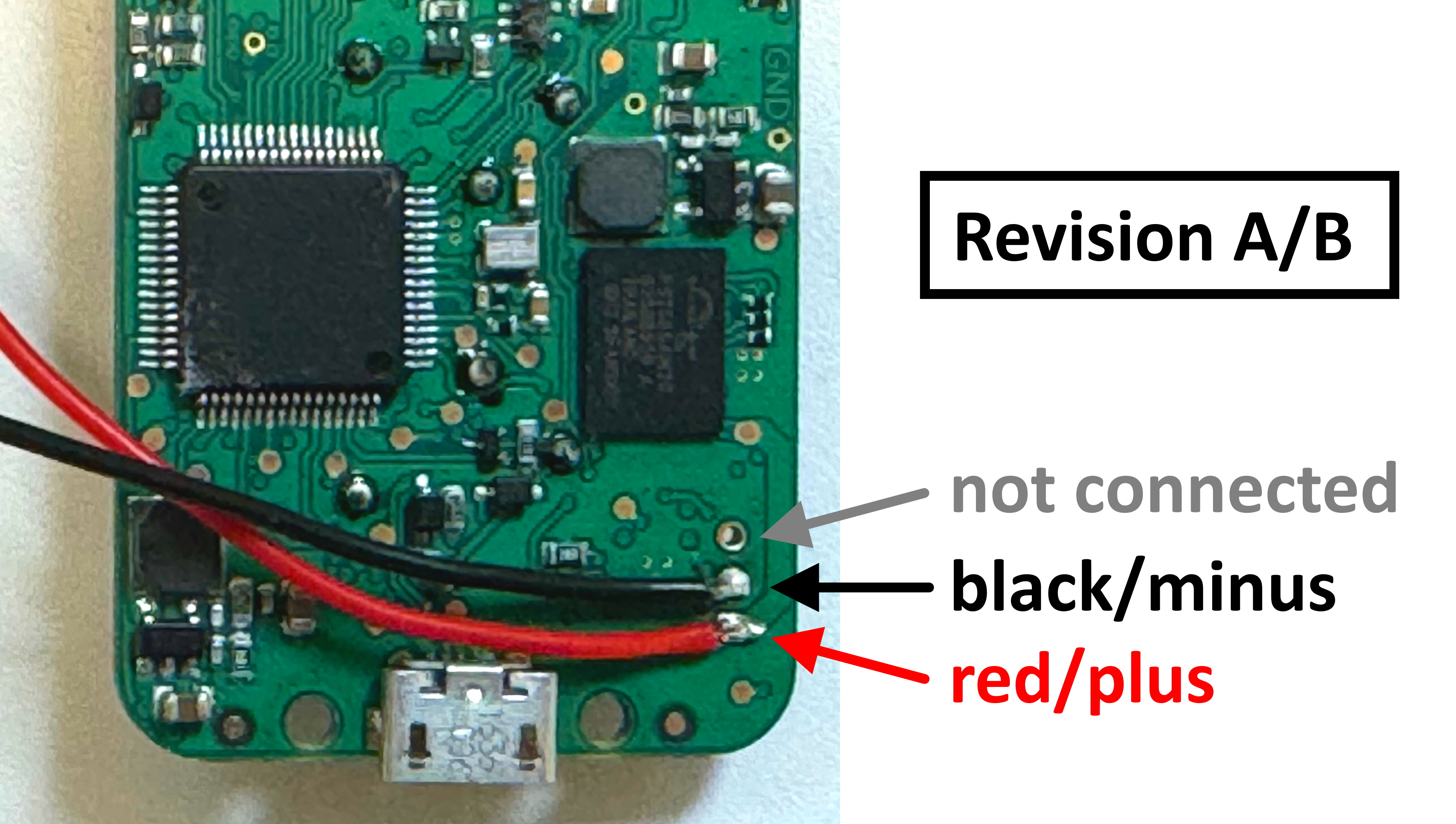

- Wenn ihr das Ambient-Wartungskit gekauft habt (falls nicht, fahrt beim folgenden Arbeitsschritt fort), werden die Anschlussdrähte der alten Batterie von der Platine abgelötet. Die alte Batterie und die Drähte müssen fachgerecht entsorgt werden. Nun kann die neue Batterie an die Platine gelötet werden. Achtung, je nach Revision/Seriennummer unterscheidet sich die Anordnung der Lötstellen. Außerdem sollte beim Anlöten gründlich auf die korrekte Polarität geachtet werden und die Drähte zu keinem Zeitpunkt kurzgeschlossen werden. Wird die Batterie verpolt angelötet, kann die Platine beschädigt werden! Werden die Drähte kurzgeschlossen, könnte die Batterie beschädigt werden, wenngleich die meisten Modelle kurzschlussfest sind.

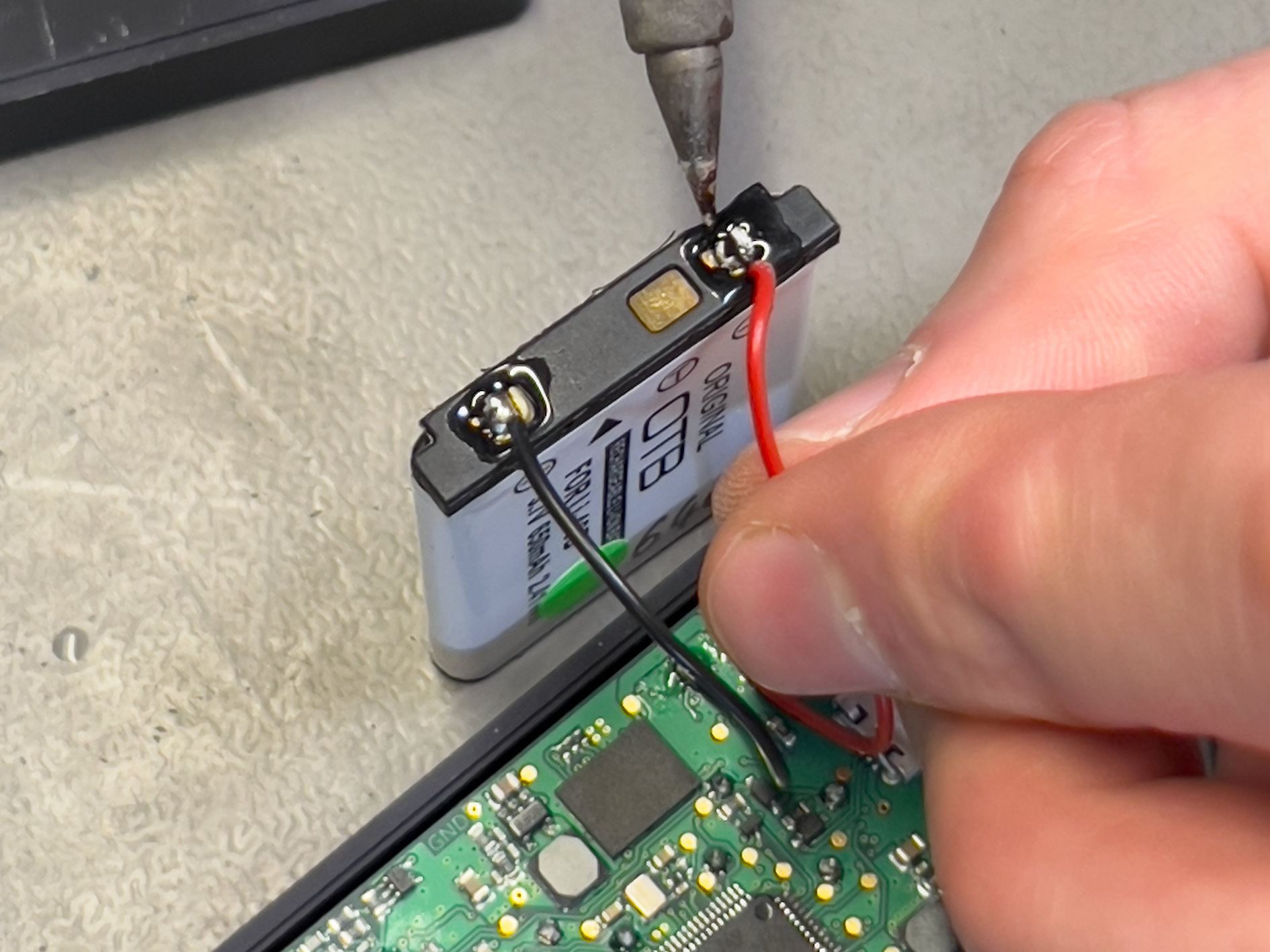

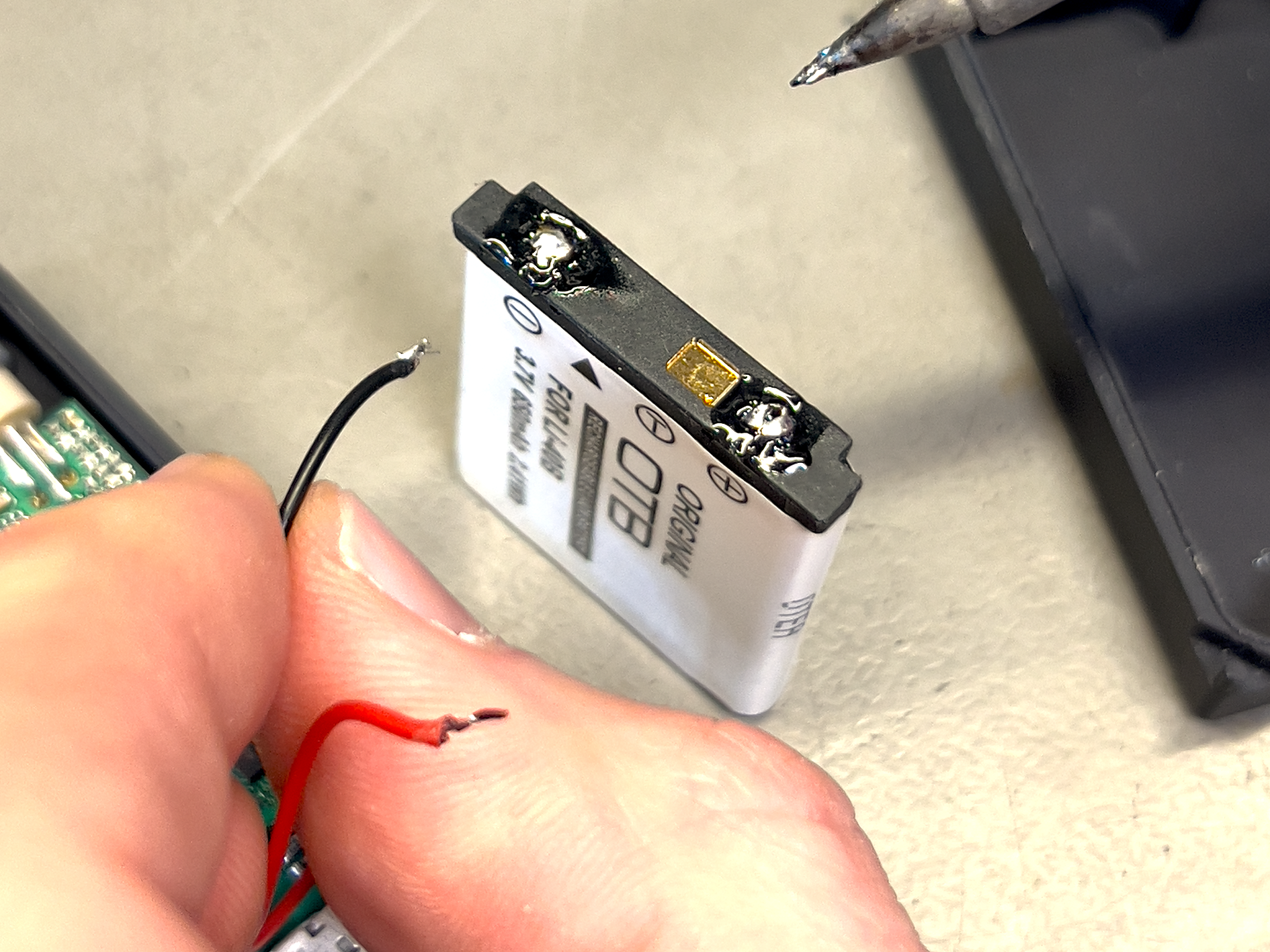

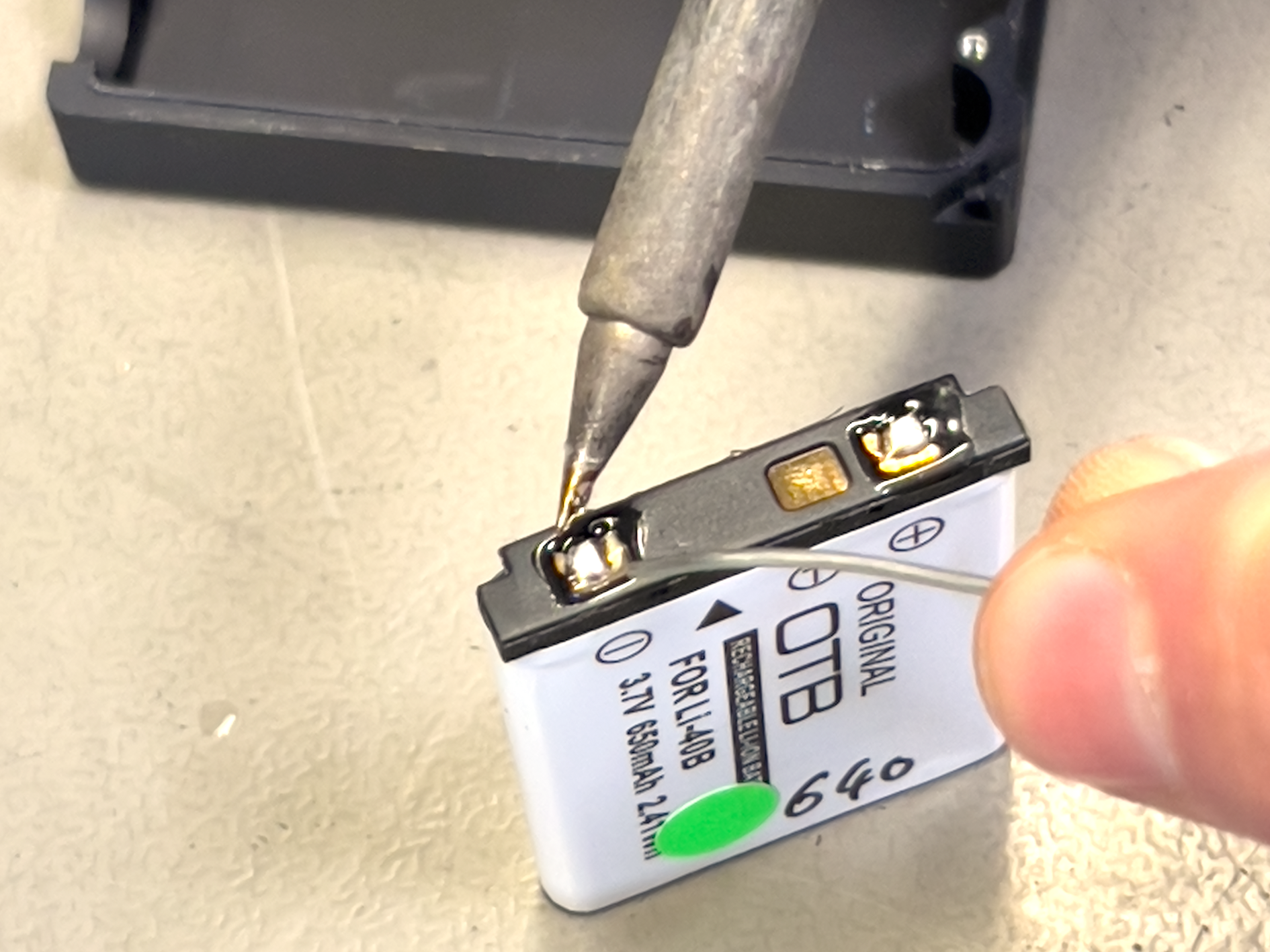

- Falls eine Batterie aus einer anderen Quelle bezogen wurde, müssen die originalen Anschlussdrähte weiterverwendet werden und daher von der alten Batterie abgelötet werden. Dann kann die neue Batterie mit den Drähten verbunden werden. Bitte unbedingt die Polarität beachten! Rot = Plus, Schwarz = Minus. Der Thermistor-Kontakt in der Mitte des Batterieterminals wird nicht verbunden. Wird die Batterie verpolt angelötet, kann das Board beschädigt werden!

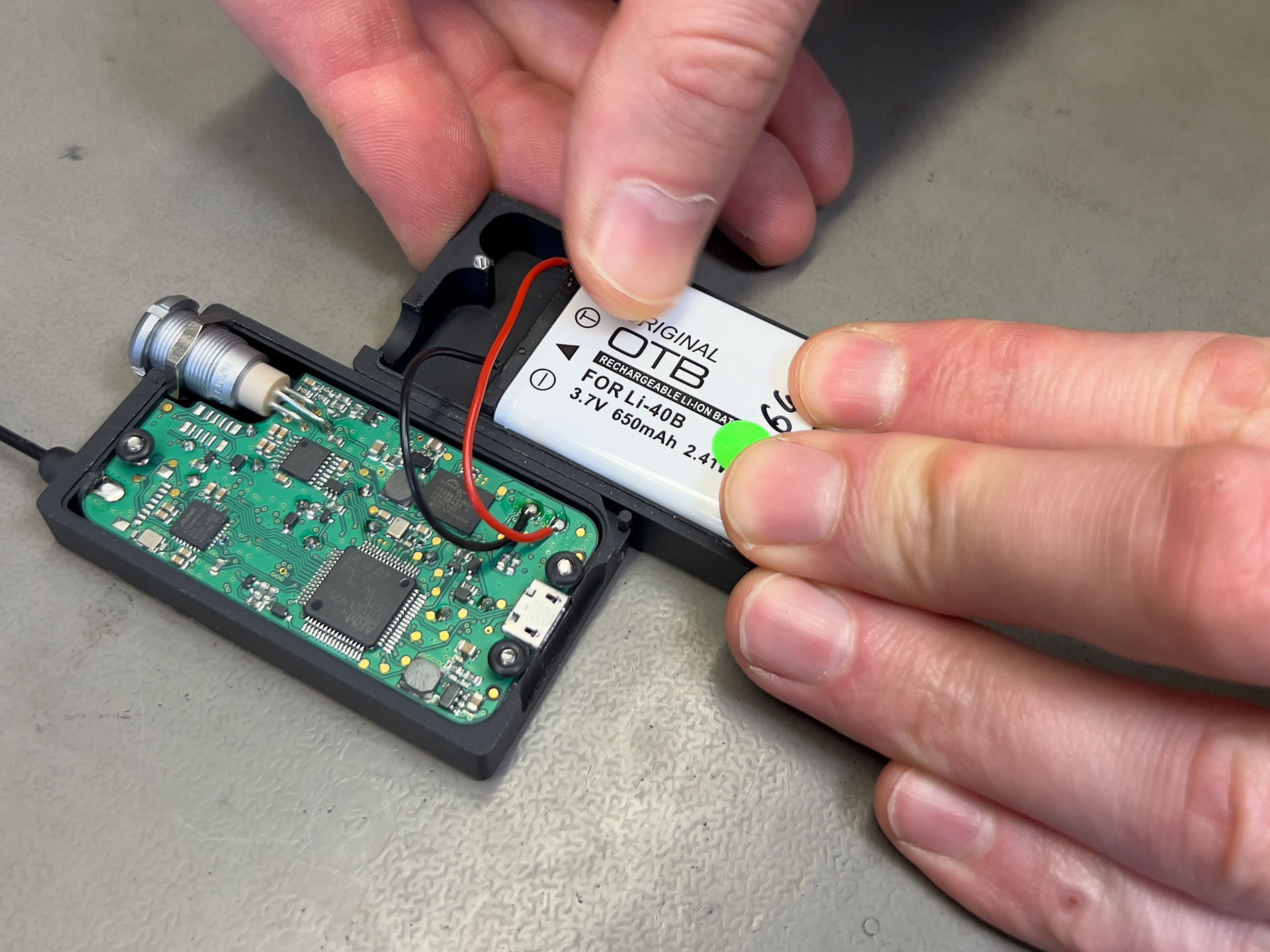

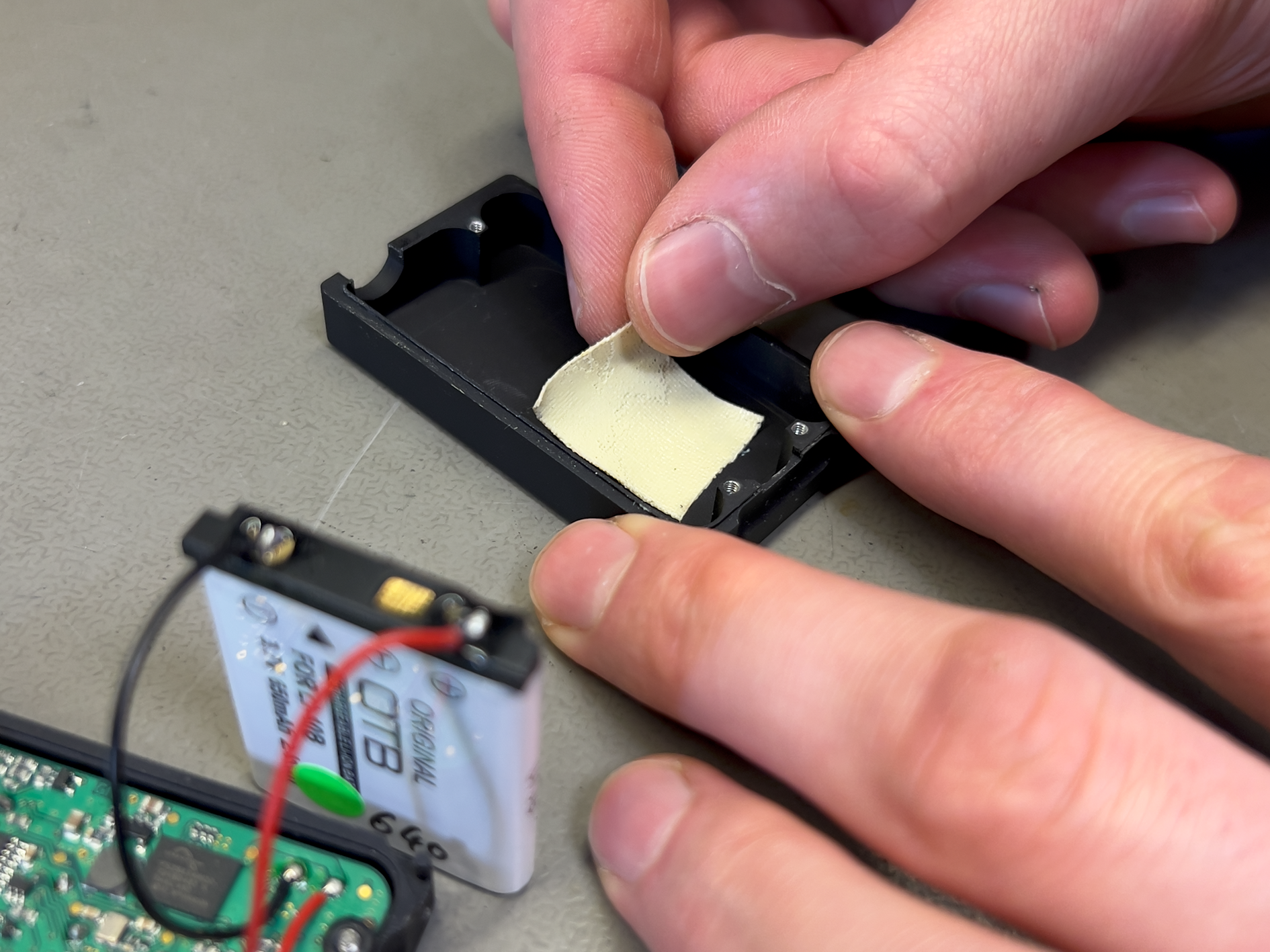

- Die neue Batterie kann anschließend mit dem originalen Klebestreifen oder mit einem neuen Stück doppelseitigem Klebeband im Gehäuse festgeklebt werden.
Remontage des NanoLockits
- Stellt sicher, dass die Oberfläche des Gehäuses frei von Klebstoffrückständen ist. Je nach dem, wie gut sich der alte Aufkleber entfernen lies, könnte noch einiges an Klebstoff am Gehäuse haften. Der Kleber lässt sich mit Alkohol oder Solvent lösen, aber die Platine sollte vor der Behandlung unbedingt aus dem Gehäuse ausgebaut werden, damit die Taster oder andere Komponenten auf dem Board nicht beschädigt werden.
- Bei älteren NanoLockits muss geprüft werden, ob die Mutter der Timecode-Buchse in etwas auf einer Linie mit der Platinenoberkante sitzt. Andernfalls können sich die Taster bei Betätigung verklemmen. Neuere NanoLockits mit Seriennummer LNE… oder höher haben praktischerweise eine Buchse mit fixiertem Kragen.
- Setzt die Schrauben wieder ins Gerät ein und sichert sie mit den drei O-Ringen. Dann können die beiden Gehäuseteile wieder zusammengesetzt werden und die Schrauben und die äußere Mutter der 5-Pin-Buchse angezogen werden. Nach dem Fixieren der 5-Pin-Mutter sollten die Taster auf ordnungsgemäße Funktion überprüft werden. Falls einzelne Taster klemmen, muss die Position der inneren Sechskant-Mutter entsprechend angepasst werden.

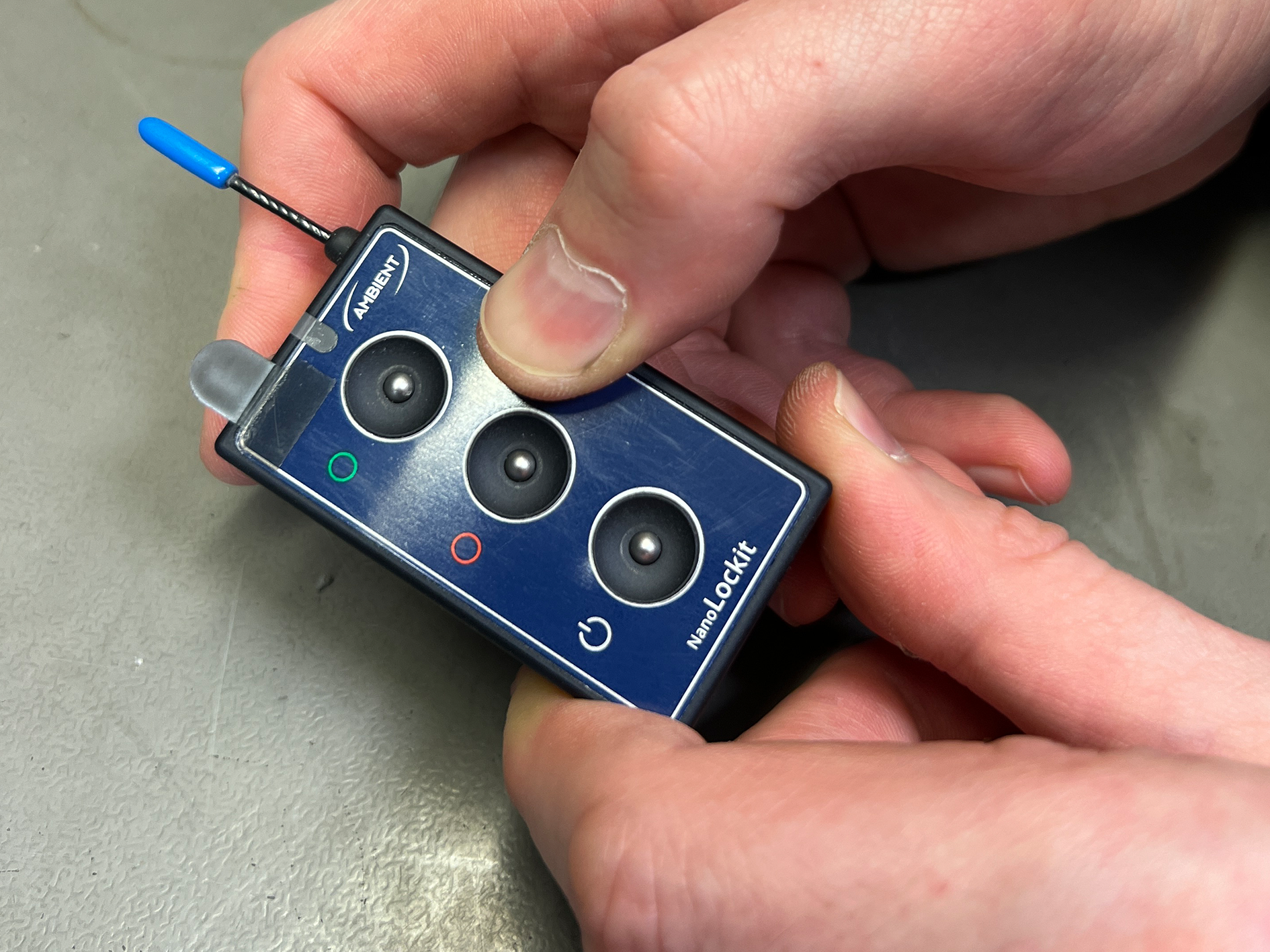

- Wenn alles in Ordnung ist, darf das neue Frontlabel (Ambient p/n A02778 | NL-FB) installiert werden. Zur richtigen Positionierung können die Ausschnitte der drei Taster als Bezugspunkt genommen werden.
Kalibrierung der Batterie
Der NanoLockit muss jetzt kalibriert werden um die Kapazität der neuen Batterie zu erlernen, weil ein kleiner Prozentsatz des Akkus standardmäßig für den Erhalt der Echtzeituhr (RTC) reserviert wird.
Wird die Kalibrierung übersprungen, könnte die Laufzeit unerwartet kurz ausfallen.
- Verbindet den NanoLockit per Mikro-USB-Kabel mit einem Mac oder PC mit installierter LockitToolbox. Es empfiehlt sich, ggf. direkt auch die Firmware des Nanos zu aktualisieren. Bei Bedarf kann die LockitToolbox hier heruntergeladen werden: https://ambient.de/pages/downloads

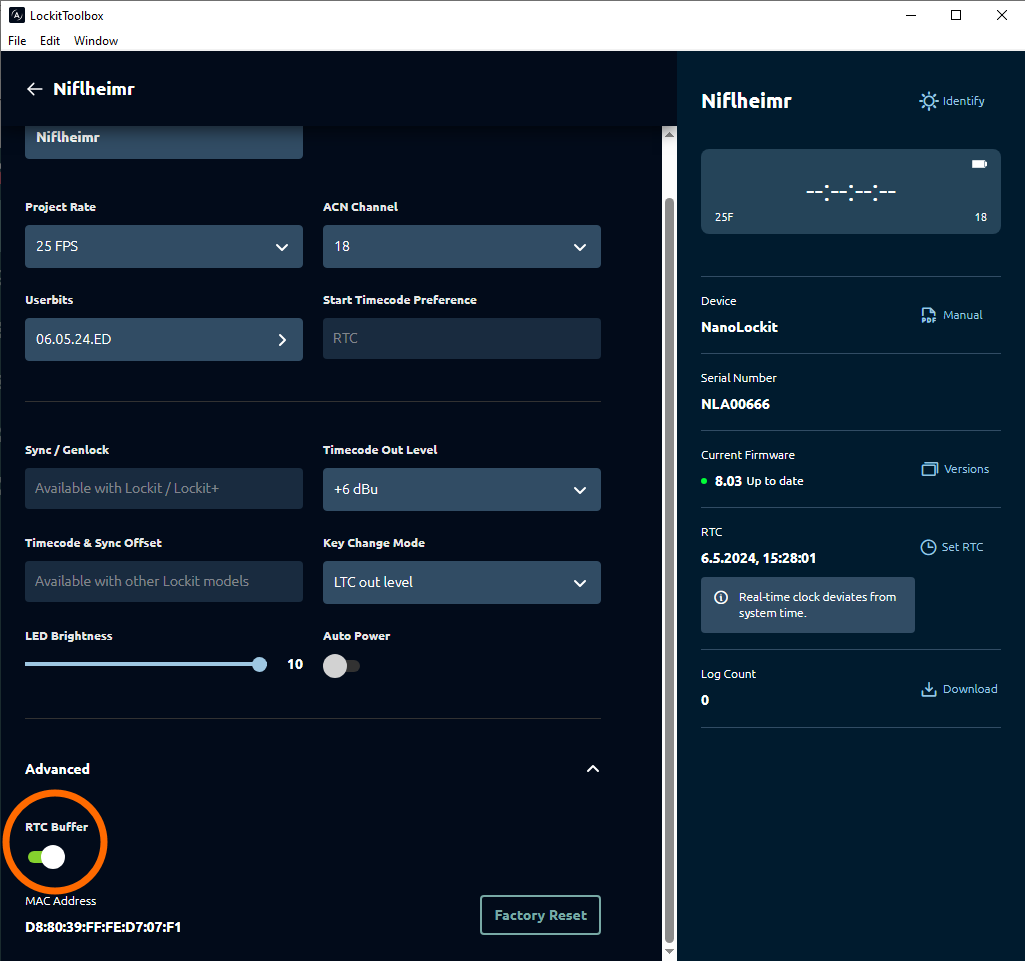

- Deaktiviert den RTC-Buffer des NanoLockits in der LockitToolbox. Die Einstellung verbirgt sich in der Advanced-Sektion der Oberfläche.
-
- Ladet den Akku des Nanos komplett voll. Wenn die Batterie vollgeladen ist muss der NanoLockit von der Stromversorgung getrennt werden und einmal komplett leerlaufen. Das dauert ca. 35 Stunden, also gönnt euch in der Zwischenzeit eine Mütze Schlaf oder schaut nach euren Liebsten.
- Wenn der NanoLockit von alleine ausgegangen ist, ist die Kalibrierung abgeschlossen und der RTC-Buffer kann bei Bedarf wieder aktiviert werden.
- Der NanoLockit sollte mit der neuen Batterie bei aktiviertem RTC-Buffer mindestens 24 Stunden laufen. Ihr könnt also optional noch einen weiteren Laufzeittest durchführen, um das zu bestätigen.

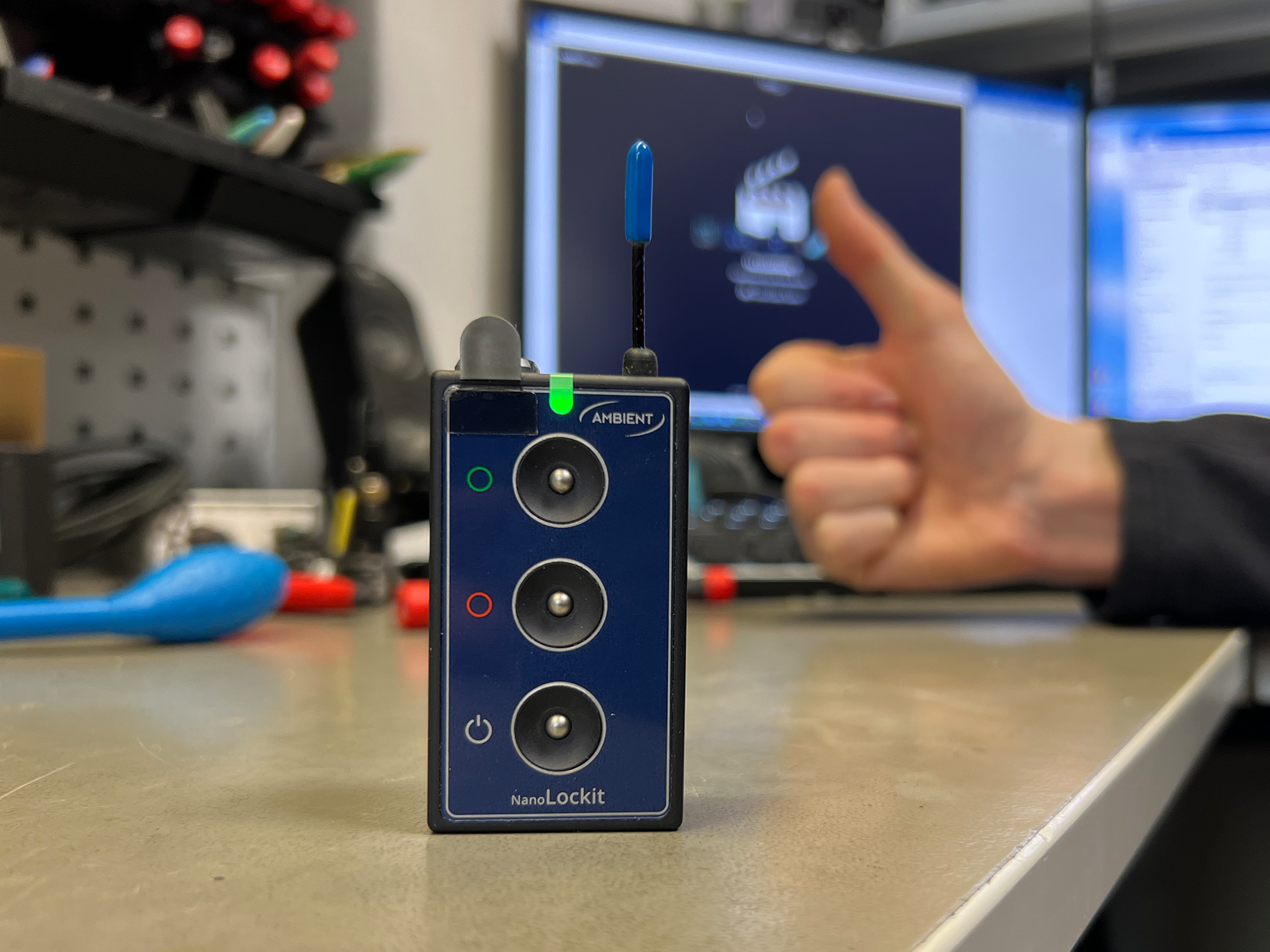

Herzlichen Glückwunsch! Damit habt ihr den Batterietausch überstanden
und den NanoLockit fit für die kommenden Produktionen gemacht.
